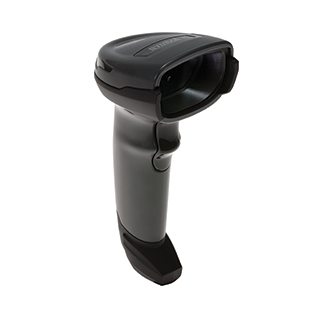

DS4308

DS4308およびDS4308Pは、次世代のスキャンテクノロジーにより、高い柔軟性とパフォーマンスを提供します。このクラスの他の製品と比較し、バーコードをより近遠距離でスキャンすることができます。電子・紙ラベル・プラスチックカードに印刷されたバーコードの汚れや傷など、不鮮明な印刷があっても、PRZMインテリジェント·イメージングにより、高速にバーコードをキャプチャができるため、長い行列、長い待ち時間、売上の喪失など、多くのPOSで発生している問題点を解決することができます。

また、優れた 1D および 2D 無指向性バーコード スキャンを備えると同時に、軽量のハンズフリー/ ハンドヘルド設計によって持ち運びが便利な設計となっています。デジタル スキャナのグースネック インテリスタンドによって、カウンタに置いても、手に持っても、快適にご使用になれます。ハンズフリー ( プレゼンテーション) モードであってもハンドヘルド モードであっても、確実にデジタル スキャナを長期間快適かつ簡単に使用できます。

■次世代のパフォーマンスを実現するPRZMインテリジェントイメージング技術


デコード性能とスピードを改善したことにより、ユーザーエクスペリエンス、ユーザーの生産性、及び待ち時間やスループットを劇的に向上させます。

■あらゆる用途に対応


4つのモデル(スタンダードモデル、高分解能モデル、ヘルスケアモデル、プレゼンテーションモデル)を用意することにより、あらゆる用途で利用する事が可能となりました。

■OCRフォント読取を実現


ライセンス料金を必要とせずに、OCRフォント、パスポートの読取が可能となりました。

■あらゆる媒体における任意バーコードの読取を実現


紙ラベルへの印刷、モバイルデバイスまたはコンピュータの画面上に表示された一次元&二次元バーコードをスキャンする事ができます。

■自由度が高い最大データキャプチャによるメガピクセルセンサー


高い解像度により、長距離での読取、クリアな写真、シャープな署名、より正確なOCRデータの読み取りを実現します。

■正確な位置合わせとスキャニングを可能とした大きな「スイートスポット」


同じクラスの他メーカーの製品と比較して、どの距離からでも、またどんな密度のバーコードもスキャンすることができます。

■オムニスキャン


スキャナの位置合わせの必要性が無いため、非常に簡単にバーコードをスキャンすることができます。

■優れた稼働時間と耐久性デザイン


耐落下性能 6フィート/ 1.83メートル、防塵防滴設計により、信頼性の高い動作を実現します。また、調整可能なブザー音量と周波数トーンを採用する事により、静かなブティックなどの店舗から、ノイズの多い製造現場に至るまで、さまざまなな環境に柔軟に対応する事ができます。

■卓越した照準技術


ピックリストモードと同じく、 くっきりと鮮やかな照準ポイントは、長距離スキャンに必要なリーチと明るさを提供します。

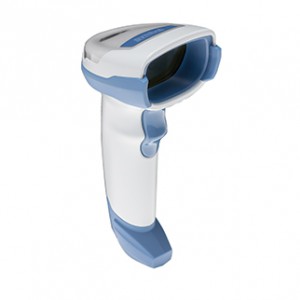

■バイブレーション機能(HCモデルのみ)


サイレンスモードに設定した場合、立ち上がり時のビープ音や読取確認用ブザー音が鳴らないため、病院内のベットサイド端末用バーコードリーダとして利用する事ができます。読取確認用にはバイプレーション機能が有効になります。

■目に優しい


バーコードスキャン時、特殊なLEDの波長と凹照明のおかげで、放出された光は、目の疲れを防止し、お客様や従業員のための環境を改善し、柔らかく、控えめな印象を与えます。

■無償ツールは、毎日の管理を簡素化し、コストの削減につなげます。


123Scan2とScan Management Service(SMS)を利用する事により、初期設定を自動化し、リモート管理を有効にすることで、管理時間とコストを削減を実現します。

型式 DS4308 DS4308HD DS54308HC DS4308P
タイプ 標準タイプ 高分解能モデル ヘルスケアモデル プレゼンテーションモデル

照明光源

照準パターン
617nm LED
照明
660nm LED

読み取り仕様

対応シンボル

2次元コード
PDF417、MicroPDF417、Composite コード、TLC-39、Data Matrix、 Maxicode、 QR Code、MicroQR、Aztec、Han Xin
バーコード
UPC/EAN、サプリメンタル付き UPC/EAN、Bookland EAN、ISSN、UCC Coupon Extended Code、Code 128、GS1-128、ISBT 128、ISBT Concatenation、Code 39、Code 39 Full ASCII、Trioptic Code 39、Code 32、Code 93、Code 11、Interleaved 2 of 5、Discrete 2 of 5、Codabar、MSI、Chinese 2 of 5、Matrix 2 of 5、Korean 3 of 5、GS1 DataBar バリエーション

読取幅

36º ( 水平) x 22.5º ( 垂直)

読取角度

ピッチ
+/- 65º 以上
スキュー
0 – 360º
チルト
+/- 60º 以上

最小分解能

  DS4308 DS4308HD DS54308HC DS4308P
2次元コード 0.127mm(PDF417)
0.191mm(DataMatrix)
0.1mm(PDF417)
0.127mm(DataMatrix)
0.127mm(PDF417)
0.191mm(DataMatrix)
0.127mm(PDF417)
0.191mm(DataMatrix)
バーコード 0.1mm(Code39) 0.07mm(Code39) 0.1mm(Code39) 0.1mm(Code39)

読み取り距離

2次元コード
下記ワーキングレンジ参照
バーコード
下記ワーキングレンジ参照

通信仕様

インターフェース

Keyboard wedge, RS-232, USB, SSI, RS485 (IBM46xx)

耐環境性

動作温度
0℃ ~ 50℃
保管温度
-40ºC ~ 70ºC
動作湿度
5% ~ 95% ( 結露なきこと)
耐周辺光
最大 1600Lux の通常の室内光に対応 最大 86,000Lux の日光に対応
耐落下衝撃
DS4308 6 フィート (1.8m) の高さからコンクリート面へ複数回落下しても動作可能  DS4308P 5 フィート (1.5m) の高さからコンクリート面へ複数回落下しても動作可能
防塵防滴規格
IP42

電源電圧

5VDC +/- 10% @ 360mA (RMS 通常値)

外形寸法

DS4308 16.5cm ( 高さ) x 9.8cm ( 奥行き) x 6.7cm ( 幅) DS4308P 20.7cm ( 高さ) x 13.15cm ( 奥行き) x 9.5cm ( 幅)

質量

DS4308 162g(本体のみ) DS4308P 300g(本体のみ)

保証期間

出荷後5年間

保守サービスメニュー

AXB-DS4308-10(随時、1年)、SXB-DS4308-50(5年間保守パッケージ)

ワーキングレンジ

SR 読取範囲 代表的な有効範囲
バーコードの種類 バーコードの密度 最少 最大
CODE39 0.076mm 3.8cm 13.7cm
Code39 0.127mm 0cm 27.9cm
PDF417 0.168mm 2.8cm 20.3cm
UPC 0.33mm 0cm 71.1cm
Data Matrix 0.254mm 5.1cm 22.9cm
Code39 0.508mm 0cm 134.6cm
QRコード 0.254mm 2.8cm 21.6cm
QRコード 0.508mm 2.3cm 41.1cm



HD 読取範囲 代表的な有効範囲
バーコードの種類 バーコードの密度 最少 最大
Code128 0.076mm 2.5cm 7.8cm
Code39 0.076mm 1.3cm 14.6cm
Code39 0.127mm 0cm 25.4cm
Micro PDF 0.102mm 2.5cm 11.9cm
PDF417 0.168mm 0.5cm 19.7cm
UPC 0.33mm 0cm 41.9cm
Data Matrix 0.127mm 3.0cm 8.9cm
Data Matrix 0.191mm 2.5cm 16.5cm
Code39 0.508mm 0cm 76.2cm
QRコード 0.254mm 0cm 17.8mm
製品 製品型式 製品イメージ 製品構成
本体セット
標準モデル・RS-232Cインタフェース・セット DS4308-RS-B-W DS4308-RS-B-W DS4308-SR00006ZZAP
CBA-R01-S07PAR
PWRS-14000-253R
標準モデル・USBインタフェース・セット DS4308-SR6U2100AZA DS4308-SR00006ZZAP
CBA-U21-S07ZAR
高分解能モデル・RS-232Cインタフェース・セット DS4308HD-RS-B-W DS4308HD-RS-B-W DS4308-HD00007ZZAP
CBA-R01-S07PAR
PWRS-14000-253R
高分解能モデル・USBインタフェース・セット DS4308HD-USB-B DS4308-HD00007ZZAP
CBA-U21-S07ZAR
ヘルスケアモデル・RS-232Cインタフェース・セット DS4308HC-RS-B-W DS4308HC-RS-B-W DS4308-HC0000BZZAP
CBA-R01-S07PAR
PWRS-14000-253R
ヘルスケアモデル・USBインタフェース・セット DS4308-HCBU2100AZW DS4308-HC0000BZZAP
CBA-U21-S07ZARR
プレゼンテーションモデル・RS-232Cインタフェース・セット DS4308P-RS-B-W DS4308P-RS-B-W DS4308-SR00007PZAP
CBA-R01-S07PAR
PWRS-14000-253R
プレゼンテーションモデル・USBインタフェース・セット DS4308P-USB-B DS4308-SR00007PZAP
CBA-U21-S07ZAR
アクセサリ
標準モデル本体 DS4308-SR00006ZZAP
高分解能本体 DS4308-HD00007ZZAP
ヘルスケアモデル本体 DS4308-HC0000BZZAP
プレゼンテーションモデル本体 DS4308-SR00007PZAP
TTLレベル・232Cインタフェース接続用 D-Sub 9, TxD 2, メス 2.1mストレート形状 CBA-R01-S07PAR
USB シールドケーブル, 2.7m ストレート形状 CBA-U21-S07ZAR
USB シールドケーブル, 4.5m コイル形状 CBA-U29-C15ZAR
インテリスタンド 筺体色:黒 20-71043-04R 20-71043-04R
インテリスタンド用カップ 筐体色:黒 21-71043-04R
DS4308P用 壁掛/卓上マウント 11-71043-07R
保守サービスメニュー
サービスセンターブロンズ センドバック、1年 SCB-DS4308-10   随時契約 1年間
サービスフロムスタート  アドヴァンスドエクスチェンジ、5年 SXB-DS4308-50   製品購入から一か月以内での契約すること必要あり。
