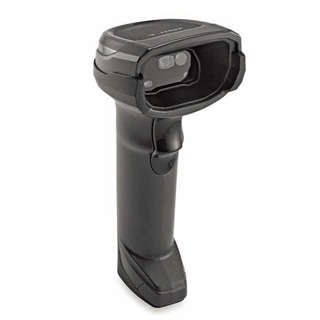

DS8108/DS8178 ハンドヘルドイメージャ

ZEBRA

PRODUCT

DS8108

あらゆる状況下で
瞬時に読み取る高機能モデル

Zebra独自のPRZMテクノロジをすべて結集。従来製品を超えるスキャン性能と比例のない管理性を実現しました。さまざまな状況においてバーコードを瞬時に読み取れる高性能スキャナです。

スキャン可能なバーコード

  • 密度が高い
  • 印刷品質が悪い
  • しわが寄っている
  • 薄くなっている
  • 歪んでいる
  • 汚れている
  • 破損している　などのバーコード
  • 十分な照度のない電子バーコード

優れたスキャン範囲

最大61cmのスキャン範囲と高解像度のイメージングセンサによりスキャン速度が向上。レジから出ることなく、顧客の買物かごの商品を容易にスキャンできるようになります。
適性にスキャンされると照明が点滅するので、正確に読み取れたかを瞬時で判断が可能です。

24時間連続スキャン

ZebraのPowerPrecision+スマートバッテリが内蔵されているので、長時間充電しなくても作業可能です。

バッテリ残量がひと目で分かる充電ゲージ

バッテリ交換の必要があるかどうかを、バッテリー充電ゲージで表示。使い始める前に一目で判別できます。このクラスのスキャナで唯一搭載されている機能です。

Bluetoothとの干渉を排除

無線モデルのDS8178とワイヤレスLAN（WLAN）と共有しないチャンネルでのみ動作することを保証。電波の干渉を排除します。

A4サイズの書類を瞬時にキャプチャ

A4サイズの書類を瞬時に読み取れるクラス唯一のスキャナ。トリガを1回押すだけで、書類全体を高解像度のデータとしてスキャンします。

スキャンデータとバッテリ情報を視覚的に確認

スキャンした際、速度やバーコードのタイプなど詳細なデータが表示されるので、作業やサービスに影響を及ぼす前に特定することが可能です。さらにバッテリの充電回数、健康状態、残量などが確認できるので交換時期がわかります。

多様な端末からコントロール可能

アプリケーションを使って、Android、iOS、Windowsのスマートフォン、タブレット、PCから、イメージャのビーパー、振動、LEDを制御してユーザーアラートを設定、スキャンされたバーコードデータの表示、モデルやシリアル番号やバッテリの統計情報へのアクセスなどが行えます。

簡単設定・管理

123Scanを使って設定バーコードを作成し、簡単にスキャナを設定できます。
またスキャナ管理サービス（SMS）で、全世界のホストに接続されているDS8100シリーズのプログラムの更新を行うことが可能です。

アプリケーション開発が容易

スキャナソフトウェア開発キット（SDK）はWindows、Android、iOS、Linuxに対応し、ドキュメント、ドライバ、テストユーティリティ、サンプル・ソース・コードが付属しています。

DS8100シリーズの使用場所

小売 POS（Point-of-Sale）
ロイヤリティアプリケーション
電子クーポン償還
倉庫での荷受
在庫管理
接客業 チェックイン
チケット処理（コンサート、スポーツのイベントなど）
ポイントカード
輸送および物流管理 出荷および荷受
ピッキング
製品の追跡
チケット処理（空港、列車、バスターミナル）
郵便
軽工業/クリーンな製造業 製品および部品の追跡
作業工程（WIP）政府
抽選およびゲーム
運営
銀行

物理的特性

寸法 コード付き DS8108 とコードレス DS8178
16.8 cm（高さ）× 6.6 cm（幅）× 10.7 cm（奥行き）
標準クレードル
7.1 cm（高さ）× 8.4 cm（幅）× 21.1 cm（奥行き）
プレゼンテーションクレードル
7.4 cm（高さ）× 9.4 cm（幅）× 12.2 cm（奥行き）
重量 コード付き DS8108：154 g
コードレス DS8178：235.3 g
標準クレードル：202 g
プレゼンテーションクレードル：182 g
入力電圧範囲 DS8108：4.5 ～ 5.5 VDC
DS8178 クレードル：5 V：4.7 ～ 5.5 VDC、12 V：10.8 ～
13.2 VDC
電流（※1） コード付き DS8108 の公称電圧（5.0 V）における動作時電流：
450 mA
クレードル：標準 USB 470 mA（標準値）、
12 V 743mA（標準値）
色 ノバホワイト、トワイライトブラック
対応ホスト
インターフェイス		 USB 認定済み、RS-232、キーボードウェッジ、
RS-485 上の TGCS（IBM）46XX
キーボードのサポート 90 種以上の国際キーボードに対応
FIPS
セキュリティ認定		 FIPS 140-2 への準拠認定済み
ユーザー向けインジケータ ダイレクトデコードインジケータ、グッドデコード LED、
後部ビュー LED 、ビーパー（音色と音量を調整可能）、
バッテリインジケータ

性能特性

光源 リニア 617 nm アンバー LED
照明 （2）645 nm 赤色 LED
イメージャの視野角 公称 48°（水平）× 37°（垂直）
画像センサ 1,280 x 960 ピクセル
最小印刷コントラスト 16% の最小反射差
スキュー/ ピッチ/ロール許容範囲 +/- 60°、+/- 60°、0 ～ 360°

イメージング特性

対応グラフィック
フォーマット		 イメージをビットマップ、JPEG、
TIFF としてエクスポート可能
イメージ品質 A4 ドキュメント上で 109 PPI
最小要素解像度 Code 39 – 3.0 mil、Code 128 – 3.0 mil、
Data Matrix – 6.0 mil、QR Code – 6.0 mil、PDF – 5.0 mil

ユーザー環境

動作温度 0 ～ 50 ℃
充電温度 0 ～ 40 ℃
保管温度 -40 ～ 70 °C
湿度 5% ～ 95% RH、（結露なきこと）
落下衝撃仕様 1.8 m の高さからコンクリート面への複数回の落下に耐える設計
耐転倒衝撃性能 0.5 m のタンブラー内で2,000 回の転倒に耐える設計（※2）
環境シーリング IP42
静電気放電（ESD） DS8108/DS8178 およびクレードル：EN61000-4-2 準拠の
ESD、+/- 15 KV 空中放電、+/- 8 KV 直接放電、
+/- 8 KV 間接放電
周辺光への耐性 0 ～ 9000 フィートキャンドル/0 ～ 96,840 ルクス

無線仕様

Bluetooth無線 標準 Bluetooth バージョン 4.0 BLE 付き：クラス 1 330 フィー
ト（100 m）およびクラス 2 33 フィート（10 m）、シリアルポー
トおよび HID プロファイル
Bluetooth 出力を調整可能 クラス 1：出力を最大 4 dBm から 8 段階に調整可能
クラス 2：出力を最大 2 dBm から 8 段階に調整可能

バッテリ

バッテリ容量/バッテリタイプ 2,500 mAh リチウムイオン Power Precision+ バッテリ
バッテリ充電ごとのスキャン回数 65,000 (1 スキャン/ 秒)
完全充電ごとの動作時間（※3） 83 時間
充電時間（空から）
完全充電（時間）		 標準 USB：標準クレードル 7 時間 45 分、
プレゼンテーションクレードル 9 時間 15 分
BC1.2 USB：標準クレードル 3 時間、
プレゼンテーションクレードル 3 時間 15 分
外部 5 V 電源：標準クレードル 4 時間 30 分、
プレゼンテーションクレードル 5 時間
外部 12V 電源：標準クレードル 2 時間 15 分、
プレゼンテーションクレードル 2 時間 15 分

規制

電気的安全性 EN 60950-1 2ed + A11 + A1 + A12 + A2:2013、
IEC 60950-1 2ed + A1 + A2、UL 60950-1、
CAN/CSA-C22.2 No. 60950-1-07
環境 RoHS EN 50581
LED 安全性 IEC 62471
IT 放射 EN55022（Class B）、EN 55032（Class B）
IT 耐性 EN 55024
高調波電流放射 EN 61000-3-2
電圧変動およびフリッカー EN 61000-3-3
無線周波数のデバイス 47 CFR Part 15、Subpart B、Class B
デジタル機器 ICES-003 Issue 6、Class B

デコード能力（※4）

1D Code 39、Code 128、Code 93、Codebar/NW7、Code 11、
MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、
GSI DataBar、Base 32（Italian Pharma）
2D PDF417、Micro PDF417、Composite Codes、TLC-39、
Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、
Chinese Sensible（Han Xin）、Postal Codes
Digimarc デジタル透かし模様テクノロジ、2017 年 4 月に対応予定

保証

Zebra のハードウェア保証書の条件に従って、DS8178 および CR8178 は製品出
荷日から 3 年間、製造および材料による欠陥が発生しないことが保証されます。
DS8108 は製品出荷日から 5 年間、製造および材料による欠陥が発生しないことが
保証されます。Zebra ハードウェア製品保証書の全文：www.zebra.com/warranty

推奨サービス

Zebra OneCare Select、Zebra OneCare Essential

ユーティリティおよび管理

123Scan スキャナのパラメータのプログラミング、ファームウェアのアップグレード、スキャンしたバーコードデータの提供、レポートの印刷を行います。
ゼブラテクノロジーズの123SCANのページへ
シンボルスキャナ SDK マニュアル、ドライバ、テストユーティリティ、サンプル・ソース・コードを含む、完全な機能を持つスキャナ・アプリケーションを生成します。
ゼブラテクノロジーズのWINDOWS用スキャナSDKのページへ
スキャナ管理
サービス（SMS）		 Zebra スキャナをリモートから管理し、資産情報を照会します。
ゼブラテクノロジーズのリモート管理（SMS/WMI）のページへ

デコード範囲（標準値）(※5)

シンボル体系 解像度 近距離 遠距離
Code 39 3 mil 5.6 cm 12.7 cm
Code 39 20 mil 0 cm 93.5 cm
Code 128 3 mil 6.6 cm 11.4 cm
Code 128 5 mil 4.1 cm 21.3 cm
Code 128 15 mil 0 cm 68.8 cm
PDF 417 5 mil 5.8 cm 16.3 cm
PDF 417 6.7 mil 4.6 cm 21.6 cm
UPC 13 mil（100%） 0 cm 61.0 cm
Data Matrix 7.5 mil 5.3 cm 17.5 cm
Data Matrix 10 mil 2.8 cm 25.1 cm
QR 20 mil 0.3 cm 44.7 cm

※1 他の電源を使用している場合の電流については、『製品リファレンスガイド』を参照してください。
※2 注：転倒 1 回 = 0.5 サイクル。
※3 XX 秒間で XX 回のスキャンを行い XX 秒休みという、シミュレートされたチェックアウトプロファイル。
※4 シンボル体系の完全なリストについては、製品リファレンスガイドを参照してください。
※5 印刷解像度、コントラスト、周囲光に依存します。

※2017 年 4 月に対応予定



DS8108

製品イメージ 製品 製品型番 製品内容
 DS8108-6 ケーブル CBA-U21-S07ZBR USBケーブル, 2.8m ストレート形状
 DS8108-5   CBA-R01-S07PAR 232CケーブルD-Sub 9,2ｍストレート形状
  ACアダプタ  PWR-UA5V4W0US 　
 DS8108-4 インテリスタンド 20-71043-04R 黒色
 DS8108-2 インテリスタンド 20-71043-0BR ヘルスケアモデル
 DS8108-3 重り付インテリスタンド 22-71043-0BR ヘルスケアモデル用　（白色）
 DS8108-1 カップ  21-71043-0BR ヘルスケアモデル用　（白色）
 DS8108-7 ドキュメントキャプチャースタンド STND-DC0081C-04 　

DS8178

製品イメージ 製品 製品型番 製品内容
標準クレードル CR8178-SC100F4WW 黒色
標準クレードル CR8178-SC100FBWW 白色
プレゼンテーションクレードル CR8178-PC100F4WW 黒色
プレゼンテーションクレードル CR8178-PCM00FBWW 白色
 DS8178-1 ケーブル CBA-U21-S07ZBR USBケーブル, 2.8m ストレート形状
  ケーブル CBA-U46-S07ZAR USBケーブル, 2.8m ストレート形状 急速充電用
 DS8178-2 ケーブル CBA-R01-S07PAR 232CケーブルD-Sub 9,2ｍストレート形状
 DS8178-3 ACアダプタ  PWR-BGA12V50W0WW
  DCケーブル CBL-DC-375A1-01
 DS8178-4 ACケーブル KB-D32K
スペアバッテリ　 BTRY-DS81EAB0E-00
 DS8178-5 ;ドキュメントキャプチャースタンド STND-DC0081W-04
