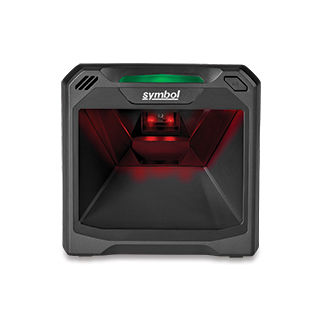

Symbol DS7708 2-D Vertical Slot Scanner
埋め込み型バーコードスキャナー2次元イメージャベースのDS7708は、このクラス最高の性能を備え、より簡単に操作が行えるため、結果として、導入コストを抑えることができます。また、競合製品よりら50％以上大きい読取エリアを有し、従来の印刷されたバーコードに加え、スマートフォンなどのディスプレイ上のあらゆる１Ｄ＆２Ｄバーコードを、アイテムの位置を意識することなく、簡単に読取る事ができます。コンパクトなデザインは、スペースに制約があるチェックアウトレーンで、インストールを簡単に行う事ができ、優れた耐久性は、投資コストを最小限に抑え、デバイスのライフサイクルを最大化する事ができます。
特許取得済みのPRZM
インテリジェント イメージング搭載 デコード性能とレスポンスを向上させることによって、2Dのイメージングの印象を一新します。
次世代のスワイプ速度 (最大 2.5m／秒)
流れるように商品のバーコードを読み取ることが可能になるため、作業効率が改善します。
優れた耐久性
スキャン ウィンドウは汚れや擦り傷によるスキャン性能の低下を防ぐため、装置内部に凹んだ状態で取り付けられています。液体をこぼした場合にも装置の致命的な損傷を防ぐため、電気回路はDS7708の上部に配置されています。
見え難いイルミネーション
LEDはウィンドウの奥に組み込まれているため、買い物客やレジ係の目に光が入り難くなっています。
容易なハンドヘルド スキャナの追加
拡張USBポートは、さまざまな補助スキャナを簡単に追加することができます。 （12V電源が必要です。）
自動ホスト認識ケーブルと90種以上のインターナショナル キーボードのサポート
ホストの種類を自動的に認識します。また、簡単にセットアップができるように世界中のキーボードが登録されています。
チェックポイント EAS
バーコードの読み取りとEASタグの解除を同時に行えることができるため、レジでの作業効率が向上します。
単一 USB ポート での電源供給
USBで接続するときには、どんな追加電源も必要ではありません。アクセサリー及びに設置作業や管理コストを削減します。
読み取り仕様
対応シンボル
- 2次元コード
- PDF417、MicroPDF417、Composite コード、TLC-39、Data Matrix、 Maxicode、 QR Code、MicroQR、Aztec、Han Xin
- バーコード
- UPC/EAN、サプリメンタル付き UPC/EAN、Bookland EAN、ISSN、UCC Coupon Extended Code、Code 128、GS1-128、ISBT 128、ISBT Concatenation、Code 39、Code 39 Full ASCII、Trioptic Code 39、Code 32、Code 93、Code 11、Interleaved 2 of 5、Discrete 2 of 5、Codabar、MSI、Chinese 2 of 5、Matrix 2 of 5、Korean 3 of 5、GS1 DataBar バリエーション
ｽｷｬﾝｽﾋﾟｰﾄﾞ
25.4cm/秒
光源
２× 深赤ＬＥＤ（660nm）
視野エリア
48.0°×36.7°（ﾊﾞｰｺｰﾄﾞｽｷｬﾝ時）
48.0°×33.7°（ｲﾒｰｼﾞｷｬﾌﾟﾁｬ時）
ｲﾒｰｼﾞｾﾝｻ
1280×960（ﾊﾞｰｺｰﾄﾞｽｷｬﾝ時）
1280×880（ｲﾒｰｼﾞｷｬﾌﾟﾁｬ時）
読取角度
- ピッチ
- +/- 70º 以上
- スキュー
- +/- 70º 以上
- ﾁﾙﾄ
- 360°
最小分解能
- 2次元コード
- PDF417 0.1mm、 Data Matrix 0.19mm、QRｺｰﾄﾞ 0.19mm
- バーコード
- Code39 0.07mm、 UPC 0.198mm
読み取り距離
- 2次元コード
- 下記ﾜｰｷﾝｸﾞﾚﾝｼﾞ参照
- バーコード
- 下記ﾜｰｷﾝｸﾞﾚﾝｼﾞ参照
通信仕様
- インターフェース
- Keyboard wedge, RS-232, USB, SSI, RS485 (IBM46xx)
耐環境性
- 動作温度
- 0℃ ～ 40℃
- 保管温度
- -40ºC ～ 70ºC
- 動作湿度
- 5% ～ 85% ( 結露なきこと)
- 防塵防滴規格
- IP52
電源電圧
ｾｶﾝﾀﾞﾘｽｷｬﾅを接続しない場合：
ｽﾀﾝﾊﾞｲ時：5VDC+/-10% ＠125mA（平均）
動作時： 5VDC+/-10% ＠480mA（平均）
ｾｶﾝﾀﾞﾘｽｷｬﾅを接続した場合：
ｽﾀﾝﾊﾞｲ時：12VDC+/-10% ＠100mA（平均）
動作時： 12VDC+/-10% ＠400mA（平均）
外形寸法
ｽｷｬﾅ単体：
14.3cm（高さ）×14.9cm（幅）×9.5cm（奥行）
ﾃｰﾌﾞﾙﾏｳﾝﾄｷｯﾄ装着時：
15.4cm（高さ）×15.1cm（幅）×9.8cm（奥行）
質量
500g
保証期間
出荷3年間
保守ｻｰﾋﾞｽﾒﾆｭー
SCB-DS7708-10 随時契約 1年間
SSB-DS7708-30 サービス・フロム・スタート 3年パッケージ
| ＳＲ 読取範囲 | 代表的な有効範囲 | ||
|---|---|---|---|
| バーコードの種類 | バーコードの密度 | 最少 | 最大 |
| Code39 | 0.127mm | 0 | 18.3cm |
| UPC/EAN（80%） | 0.25４mm | 0 | 25.4cm |
| UPC/EAN（100%） | 0.33mm | 0 | 26.1cm |
| PDF417 | 0.127mm | 0 | 8.9cm |
| Data Matrix | 0.25４mm | 0 | 12.7cm |
| QRｺｰﾄﾞ | 0.25４mm | 0 | 12.4cm |
| 製品 | 製品型式 | 製品イメージ | 製品構成 |
|---|---|---|---|
| 本体セット | |||
| RS-232Cインタフェース・セット | DS7708-RS-B-W |  |
DS7708-SR00004ZCWW CBA-R01-S07PAR PWRS-14000-253R |
| USBインタフェース・セット | D7708-USB-B | DS7708-SR00004ZCWW CBA-U21-S07ZAR |
|
| ｱｸｾｻﾘ | |||
| TTLレベル･232Cインタフェース接続用 D-Sub 9, TxD 2, メス 2.1ｍストレート形状 | CBA-R01-S07PAR | ||
| USB シールドケーブル, 2.7m ストレート形状 | CBA-U21-S07ZAR | ||
| USB シールドケーブル, 4.5m コイル形状 | CBA-U29-C15ZAR | ||
| USB シールドケーブル, 4.5m ストレート形状 | CBA-U30-C15ZAR | ||
| USB シールドケーブル, 2.7m ストレート形状 セカンダリスキャナ接続用、※ＤＣ１２Ｃ電源 ＜型式 PWRS-14000-148R＞が必要となります。 | CBA-U42-S07PAR | ||
| USB シールドケーブル, ４.５m ストレート形状 セカンダリスキャナ接続用、※ＤＣ１２Ｃ電源 ＜型式 PWRS-14000-148R＞が必要となります。 | CBA-U44-S15PAR | ||
| ＡＣアダプダ（ＡＣ１００Ｖ） | PWRS-14000-253R | ||
| ＤＣ12V用ＡＣアダプタ ※セカンダリスキャナ使用時のみ必要となります。 | PWRS-14000-148R | ||
| スタンダードデスクマウント（卓上取付金具） | 11-TM0077-04 |  |
|
| ウォールマウントブラケット（壁掛け取付金具） | 11-WM0077-04 |  |
|
| 保守サービスメニュ | |||
| サービスセンターブロンズ センドバック、1年 | SCB-DS7708-10 | 随時契約 １年間 | |
| サービスフロムスタート ３年 | SSB-DS7708-30 | 製品購入から一か月以内での契約すること必要あり。 | |
