DS3608-DPA/DS3678-DPAPRODUCT

ZEBRA

DS3600DPA
DS3600DPA

Zebra

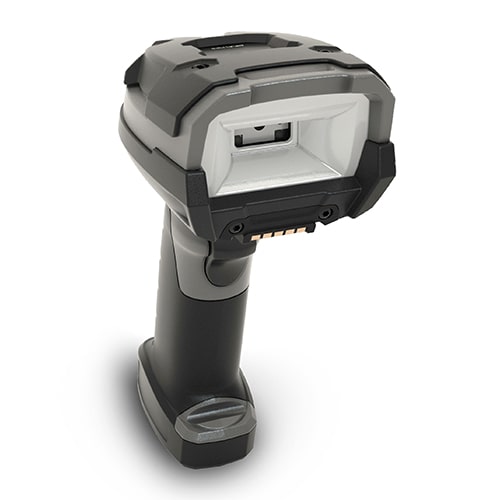

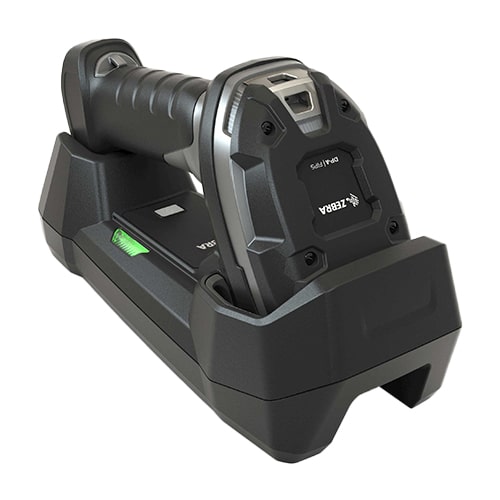

DS3608-DPA/DS3678-DPA

工業生産業に最適な
超高耐久性スキャナ

  • ダイレクトパーツマーキング対応
  • 非常に過酷な環境でスキャン性能を発揮
  • クラス最高レベルの超高耐久性
  • 先進技術を駆使した照明システム
  • 1回の充電で10万回以上のスキャン

ZEBRA DS3608-DPA/DS3678-DPA

カタログ・説明書ダウンロード

DS3608-DPA/DS3678-DPAの特徴

超高耐久性スキャナZebra DS3608-DPA/DS3678-DPAが、生産性とサービス品質を向上します。

DS3600のイメージ画像

ダイレクトパーツマーキング
対応

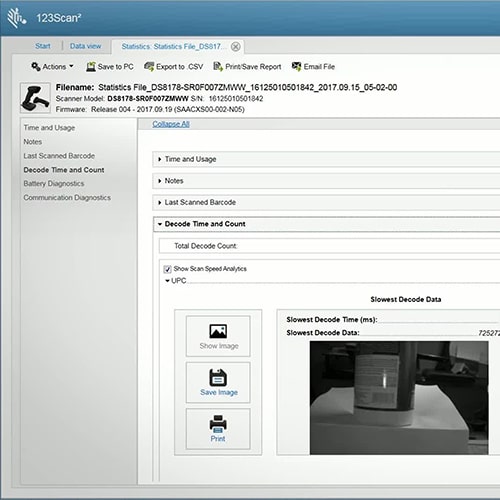

問題のあるバーコードを見つけて修正するScan Speed Analyticsを使用できます。読み取ったすべてのバーコードの詳細なメトリックを提供し、業務を停滞させる不良バーコードを特定できるのは、ZebraのScanSpeed Analyticsだけです。

DS3600のイメージ画像

非常に過酷な環境で
スキャン性能を発揮

自動車、航空宇宙、ファームアンドフリートなど、あらゆる工場生産業に最適なモデルです。アプリケーションの追跡・トレースを強化して製品の品質を管理し、法規制を遵守する際に役立つように設計されています。1台のデバイスでほぼあらゆるダイレクトパーツマーキング、1D/2D、および幅広1Dバーコードをキャプチャできます。

DS3600DPAのイメージ画像

クラス最高レベルの
超高耐久性

落下、転倒、シーリングに関して、クラス最高の耐性を備えています。3mの高さからコンクリート面に落下し、7,500回転倒しても動作可能。IP65/IP68デュアルシーリングと防塵性を備えたDS3600-DPAは、噴流の力にも耐え、完全に水没しても問題ありません。極度の熱、冷気、湿気にも耐えられる設計なので、屋内、屋外、冷凍庫の中を含め、どこでも使用できます。

DS3600のイメージ画僧

先進技術を駆使した
照明システム

照明にも先進技術を採用し、反射面、凹凸のある不規則面、曲面などのさまざまなタイプの表面にあるマークから、低コントラストや高コントラストのマークまで、読み取りに必要な複数の照明効果を実現しています。内蔵のディフューザにより、光沢の強い反射性の表面にプリントされたマークの読み取りに必要となる間接光による照明も可能です。

DS3600のイメージ画僧

1回の充電で10万回以上の
スキャン

PowerPrecision+バッテリは、究極のバッテリ電源と管理機能を提供します。同じ製品クラスの競合モデルに比べ、1回の充電で3倍多くスキャンできるので、より長時間にわたり、より多くのアイテムをスキャンできます。また、消費した充電サイクル、現在のバッテリ状態、取り替え時期など、バッテリの正常性に関する豊富なデータを可視化することができます。

ZEBRA DS3608-DPA/DS3678-DPA

カタログ・説明書ダウンロード

DS3608-DPA/DS3678-DPAの製品スペック

主要スペック

DS3600DPA

本体サイズ コード付き:H18.5cm×W7.7cm×D13.2cm
コードレス:H18.5cm×W7.7cm×D14.3cm
重量 コード付き:304g
コードレス:402g
動作温度 コード付き:-30℃~50℃
コードレス:-20℃~50℃
耐落下衝撃性能 共通:室温で、3.0mの高さからコンクリート面への複数回の落下後、動作可能
コード付き:-30°C~50°Cで、2.4mの高さからコンクリート面への複数回落下後、動作可能
コードレス:-20°C~50°Cで、2.4mの高さからコンクリート面への複数回落下後、動作可能
耐転倒衝撃性能 1.0mの高さから7,500回の転倒後、動作可能

詳細スペック

物理特性 入力電圧範囲 ホスト電力:最小4.5VDC、最大5.5VDC
外部電源:最小11.4VDC、最大12.6VDC
動作電流 コード付き:360mA(RMS定格)
スタンバイ電流 コード付き:100mA(RMS定格)
カラー グレー&ブラック
対応ホストインターフェイス USB、RS232、キーボードウェッジ業務用イーサネット: EtherNet/IP、Profinet、Modbus TCP、標準TCP/IP
バッテリ PowerPrecision+ 3100mAhリチウムイオン充電式バッテリ
ユーザーインジケータ ダイレクトデコードインジケータ、LED、ビープ音、振動
性能特性 フル充電1回あたりスキャン回数
(コードレス)
100,000回+
画像キャプチャ ベーシック
照準 655nmレーザー
照明 直接:暖白色照明LED(2個)
拡散:赤色リングLED(634nm)
イメージャ読み取り範囲 水平:46°、垂直:30°
イメージセンサー 1,280×960ピクセル
最小印刷コントラスト 15%の最小反射率差
スキュー/ピッチ/回転 スキュー:± 60°、ピッチ:± 60°、回転:±360°
デコード機能 1D コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32(イタリアの医薬品コード)
2D PDF417、Micro PDF417、複合コード、TLC-39、Aztec、DataMatrix、MaxiCode、QRコード、Micro QR、Chinese Sensible(Han Xin)、郵便番号
IUID IUID解析に対応、アプリケーションの要求に応じてIUID欄の読み取りと分離が可能
動作環境 保管温度 -40℃~70℃
湿度 5%~95%(結露なきこと)
シーリング スキャナ:IP65およびIP68、IECシーリング仕様に準拠
FLBクレードル:IP65
ESD EN61000-4-2準拠、±20kV大気放電、±10kV直接放電、±10kV間接放電
耐周辺光 0~10,037フットキャンドル/0~108,000ルクス(直射日光)
ワイヤレス接続 Bluetooth無線 Bluetooth Class 1、Version 4.0(LE)、シリアルポート(SPP)、HIDプロファイル
転送速度 Classic Bluetoothで3Mbit/秒(2.1Mbit/秒)
Bluetooth Low Energyで1Mbit/秒(0.27Mbit/秒)
電波到達範囲 障害物のない屋外直線距離:Class 1:最小100.0m、Class 2:最小10.0m
デコード範囲(標準値) シンボル体系/解像度 近/遠
Code 39:3.0mil 1.3~11.9cm
Code 39:5.0mil 0.5~14.2cm
PDF417:6.6mil 0.3~10.2cm
DataMatrix:5.0mil 3.0~7.4cm
DataMatrix:10.0mil 0.3~12.5cm
QR:10.0mil 0.3~12.2cm
100% UPC:13.0mil 2.5~14.7cm
C128:15.0mil 8.4-25.4cm
ユーティリティおよびメンテナンス 123Scan スキャナのパラメータをプログラミング、ファームウェアをアップグレード、スキャンしたバーコードデータを提供、レポートを印刷。詳細については、以下のサイトをご覧ください。
www.zebra.com/123Scan
スキャナSDK マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを作成。詳細については、以下のサイトをご覧ください。
www.zebra.com/windowssdk
スキャナ管理サービス(SMS) Zebaのスキャナを遠隔で管理し、その資産情報を照会。詳細については、以下のサイトをご覧ください。
www.zebra.com/sms
Network Connect 変換装置なしに、3600シリーズスキャナを業務用イーサネットネットワークにシームレスに直接接続します。詳細については、以下のサイトをご覧ください。
www.zebra.com/NetworkConnect
準拠規格 環境 RoHS EN 50581:2012
電気安全規格 EU安全規格:EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + AC 2011 + A2:2013
国際安全規格:IEC 60950-1: 2005 + A1:2009 + A2:2013
米国/カナダ安全規格:UL 60950-1 Second Edition、CAN/CSA-C22.2 No. 60950-1-07
レーザー/LED安全規格 例外リスクグループLED、IEC/EN 62471(ED1)準拠
クラス2レーザー、IEC/EN 60825-1(ED3)準拠
21CFR1040.10準拠
EMI/RFI IT放射:EN 55022:2010/AC:2011(Class B)
IT耐性:EN 55024:2010
重工業:EN 61000-6-2:2005/AC:2005
高調波電流放射:EN 61000-3-2:2006 + A1:2009 + A2:2009(Class B)
電圧変動およびフリッカ:EN 61000-3-3:2013
医療用電気機器:EN 60601-1-2:2007/AC:2010、IEC 60601-1-2:2007(修正版)
無線周波数装置:47 CFR Part 15、Subpart B、Class B
デジタル機器:ICES-003 Issue 5、Class B
EA3600 Network Connect業務用イーサネット 対応ネットワークプロトコル EtherNet/IP、Profinet、Modbus TCP、TCP/IP
認証 ODVA EtherNet/IP、PROFIBUS
標準規格 IEEE 802.3af規格準拠
電源 12VDCまたは24VDC、1A
LEDインジケータ LED1:電源ステータス用(緑/黄色2色のLED)
※緑:装置の電源がONで動作中、黄:ブートローダー中



LED2:リンクステータス用(黄色点滅LED)
※イーサネットのトラフィックを表示するPHYが制御

取り付け DINレールブラケット、幅広(120mm)およびスリム(35mm)の両タイプのDINレールに取り付け可能
業務用イーサネットのカスタマーアプリケーション開発 デバイス定義ファイル(Profinet および EtherNet/IP):
EDS ファイル、GSD ファイル、Totally Integrated Automation(TIA)V13 以上、Step 7 V5.5、Logix Studio 5000 V24 の 3 つのスキャンモードを切り替えることができる単独のサンプルアプリケーション



Siemens IDE 用ファンクションブロック(FB):
TIA、Step 7 V5.5(Step 7 V5.5 FB は IO アドレスを INT 形式で使用)



Rockwell IDE 用ルーチン

保証 Zebraのハードウェア保証条項により、材質または製造上の欠陥に対するDS3608-DPA/DS3678-DPAの保証期間は、スキャナおよびクレードルは3年間、バッテリは1年間(ともに出荷日より)となっています。保証条項の全文については、以下をご覧ください。
www.zebra.com/warranty
推奨サービス Zebra OneCare® Select、Zebra OneCare Essential
