DS3600-XRPRODUCT

ZEBRA

新発売
DS3600-XR
DS3600-XR
DS3600-XR
DS3600-XR

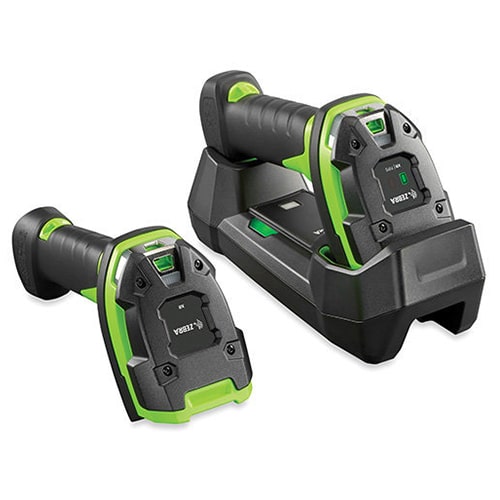

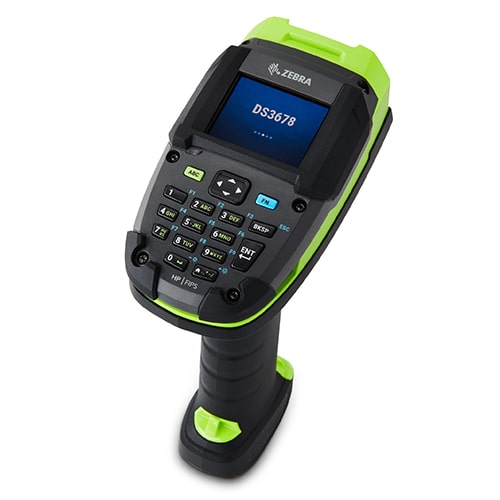

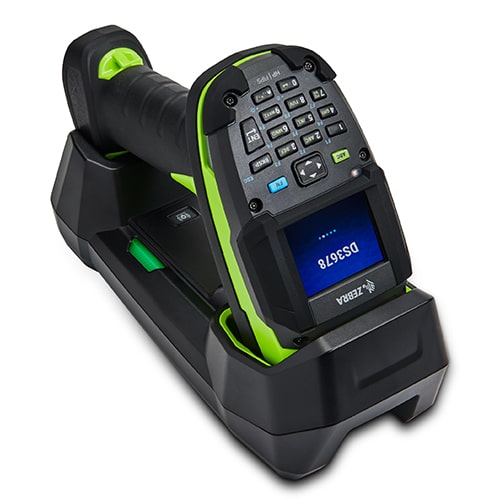

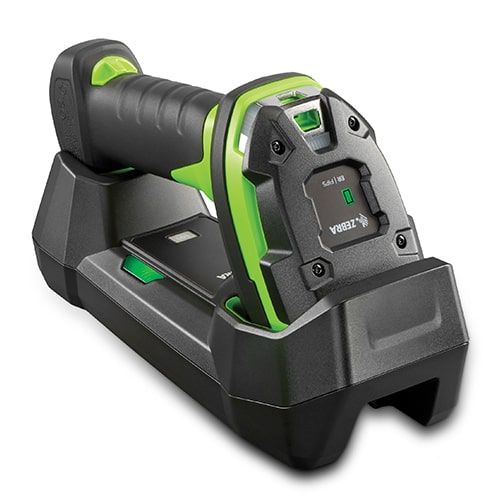

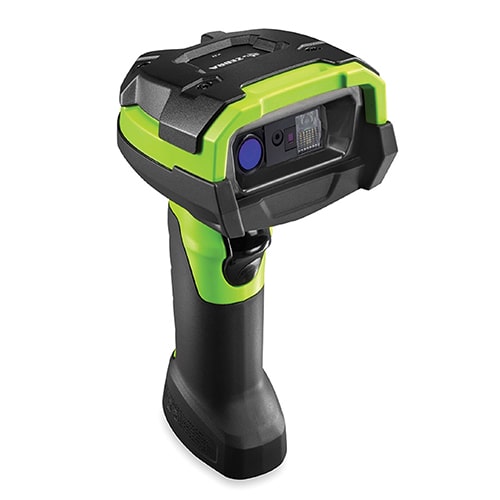

Zebra DS3600-XR

超遠距離対応×
超高耐久性スキャナ

  • 最大32mの長距離スキャン
  • 過酷な現場でも安心の高耐久設計
  • 視認性に優れた緑色レーザー照準
  • 長時間稼働を支える
    強力なバッテリー性能
  • Zebraの簡単・便利な管理機能

DS3600-XRの特徴

超遠距離対応×超高耐久性スキャナZebra DS3600-XRで、生産性を向上します。

DS3600-XRのイメージ画僧

最大32mの長距離スキャン

最大32m離れたバーコードを高速かつ正確に読み取ることで、倉庫内の手元のバーコードはもちろん、棚の上段や輸送コンテナ上など遠方のコードも容易にキャプチャ可能です。競合製品と比較して最大25%広いスキャン範囲を誇り、さまざまな環境下でも安定した動作を実現。作業効率の向上と現場での柔軟性を同時に叶えます。

DS3600-XRのイメージ画僧

過酷な現場でも安心の
高耐久設計

非常に厳しい環境下でも安定して使用できるよう設計されています。3mの高さからコンクリート面への落下にも耐える、クラス最高レベルの耐衝撃性を備えています。IP65/IP68準拠の防塵・防水性能により、水やホコリの侵入をしっかりと防止。屋外や物流現場などの過酷な作業環境でも、長期間にわたって高いパフォーマンスを発揮します。

DS3600-XRのイメージ画僧

視認性に優れた
緑色レーザー照準

従来の赤色照準に比べ最大7倍の視認性を誇る緑色レーザー照準を搭載。暗い倉庫の隅や直射日光下でも照準がはっきり見えるため、正確なスキャンが可能です。特に広範囲でのスキャン作業においては、誤読のリスクを軽減し、作業効率の向上に貢献。視認性の高い照準は作業者の負担を軽減し、スキャン精度を安定的にサポートします。

DS3600-XRのイメージ画僧

長時間稼働を支える
強力なバッテリー性能

1回の充電で最大80,000回以上のスキャンが可能で、長時間のシフトにも対応します。PowerPrecision+バッテリ技術を搭載し、バッテリーの状態や劣化具合を簡単にモニタリングできるので、効率的なバッテリー管理が可能です。これにより、作業中のバッテリー切れを防ぎ、スムーズな作業進行をサポートします。

クラウドサービスイメージ画像

Zebraの簡単・便利な
管理機能

Zebraの123ScanやRemote Managementツールを活用すれば、スキャナの設定や管理が簡単に行えます。123Scanでは設定バーコードを作成し、スキャナを迅速にプログラムできます。Zebra Remote Managementにより、複数のデバイスを一元管理し、遠隔地から状況確認やスキャナのアップデートが可能になります。これにより、複雑な運用環境でもスムーズな管理が実現します。

Introduction to the DS3600-XR Ultra-Rugged Scanner | Zebra

DS3600-XRの製品スペック

主要スペック

DS3600-XR

本体サイズ コード付き:H18.5cm×W7.6cm×D13.2cm
コードレス:H18.5cm×W7.7cm×D14.2cm
重量 コード付き:308g
コードレス:410g
動作温度 コード付き:-30℃~50℃
コードレス:-20℃~50℃
耐落下衝撃性能 コードレス:-20℃~50℃で、2.4mの高さからコンクリート面への複数回落下後、動作可能
コード付き:-30℃~50℃で、2.4mの高さからコンクリート面への複数回落下後、動作可能
耐転倒衝撃性能 1.0mの高さから7,500回の転倒後、動作可能

詳細スペック

物理特性 入力電圧範囲 ホスト電力:最小4.5VDC、最大5.5VDC
外部電源:最小11.4VDC、最大12.6VDC
動作電流 コード付き:近:360mA(RMS定格)、遠:450mA(RMS定格)
スタンバイ電流 コード付き:100mA(RMS定格)
カラー インダストリアルグリーン
対応ホストインターフェイス USB、RS232、キーボードウェッジ工業用イーサネット: EtherNet/IP、Profinet、Modbus TCP、標準TCP/IP
バッテリ PowerPrecision+ 3100mAhリチウムイオン充電式バッテリ
FIPSのセキュリティ認証およびTAA準拠 FIPS 140-3準拠の認証、貿易協定準拠(特定の構成が必要)
ユーザーインジケータ ダイレクトデコードインジケータ、LED、ビープ音、振動
性能特性 フル充電1回あたりスキャン回数
(コードレス)
80000回
画像キャプチャ ベーシック
照準 520nmレーザー
照明 2個の温白色LED 2700K
イメジャー視野角 近:42.1°(水平)×27°(垂直)、遠:14°(水平)×7.9°(垂直)
イメージセンサー 遠方:1,920(水平)×1,080(垂直)ピクセル
近接:1,280(水平)×800(垂直)ピクセル
最小印刷コントラスト 25%の最小反射率差
スキュー/ピッチ/回転 スキュー:±60°、ピッチ:±60°、ロール:±360°
デコード機能 1D コード39、コード128、コード93、Codabar/NW7、コード11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32(イタリアの医薬品コード)
2D PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、Maxicode、QRコード、MicroQR、Chinese Sensible (Han Xin)、郵便番号
Digimarc デジタル透かし技術
IUID IUID解析に対応、アプリケーションの要求に応じてIUID欄の読み取りと分離が可能
動作環境 保管温度 -40℃~70℃
湿度 5%~95%(結露なきこと)
シーリング スキャナ:IP65およびIP68、IECシーリング仕様に準拠
FLBクレードル:IP65
ESD EN61000-4-2に従い、±25kV大気放電、±10kV直接放電、±10kV間接放電
耐周辺光 0~10,000フットキャンドル/0~107639ルクス(直射日光)
ワイヤレス接続 Bluetooth無線 Bluetooth Class 1、Version 4.0(LE)、シリアルポート(SPP)、HIDプロファイル
転送速度 Classic Bluetoothで3Mbit/秒(2.1Mbit/秒)
Bluetooth Low Energyで1Mbit/秒(0.27Mbit/秒)
電波到達範囲 障害物のない屋外直線距離:Class 1: 最小100.0m、Class 2: 最小10.0m
デコード範囲(標準値) シンボル体系/解像度 近/遠
100% UPCA:13mil 3.3cm~3.7m
コード128:10mil 5.6cm~2.6m
コード128:15mil 5.3cm~4.1m
Code 128:40mil 4~10.5m
Code 128:100mil 4~26.7m
コード39:5mil 3.3cm~1.4 m
Code 39:7.5mil 3.3cm~2.2m
コード39:20mil 5.1cm~5.5m
Code 39:40mil 4~12.5m
Code 39:55mil
反射性
4~18.6m
Code 39:100mil 4~32.0m
Data Matrix:10mil 3.3cm~1.7m
Data Matrix:100mil 4~15.9m
Data Matrix:200mil 4~30.5m
QRコード:10 mil 3.3cm~1.4m
ユーティリティおよびメンテナンス 123Scan スキャナのパラメータをプログラミング、ファームウウェアをアップデート、スキャンしたバーコードデータおよび印刷レポートを提示。
www.zebra.com/123Scan
スキャナSDK マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを生成。
www.zebra.com/windowssdk
SMS(スキャナ管理サービス) Zebaのスキャナを遠隔で管理し、その資産情報を要求。
www.zebra.com/sms
Network Connect サードパーティの変換装置なしに、3600シリーズスキャナを業務用イーサネットネットワークにシームレスに直接接続します。
www.zebra.com/NetworkConnect
準拠規格 環境 RoHS EN 50581:2012
電気安全規格 EN 62368-1:2014/AC:2015
EN 62368-1:2014/A11:2017
IC 62368-1 (Ed.2)
UL 60950-1 Second Edition、CAN/CSA-C22.2 N
レーザー/LED安全規格 21CFR1040.10(レーザー)
IC 60825-1:2014(Ed.3.0):EN 60825-1:2014(レーザー)
EN 60825-1:2014/A11:2021
IC 62471:2006 (Ed.1.0): EN 62471:2008 (LED)
EMI/RFI EN 55032:2015/A11:2020(Class B)
EN 55035:2017/A11:2020
EN 61000-6-2:2005/AC:2005
EN 61000-3-2:2014 (Class A)
EN 61000-3-2:2019 (Class A)
EN 61000-3-3:2013
EN 61000-3-3:2013/A1:2019
EN 60601-1-2:2015. IC 60601-1-2:2014
47 CFR Part 15、Subpart B、Class B
ICES-003 Issue 7、Class B
保証 Zebraのハードウェア保証条項により、材質または製造上の欠陥に対するDS3608-XR/DS3678-XRの保証期間は、スキャナおよびクレードルは3年間、バッテリは1年間(ともに出荷日より)となっています。保証条項の全文については、以下をご覧ください。
www.zebra.com/warranty
推奨サービス Zebra OneCareセレクト、Zebra OneCareエッセンシャル、Zebraバッテリメンテナンスサービス
