DS4600-XDPRODUCT
新発売

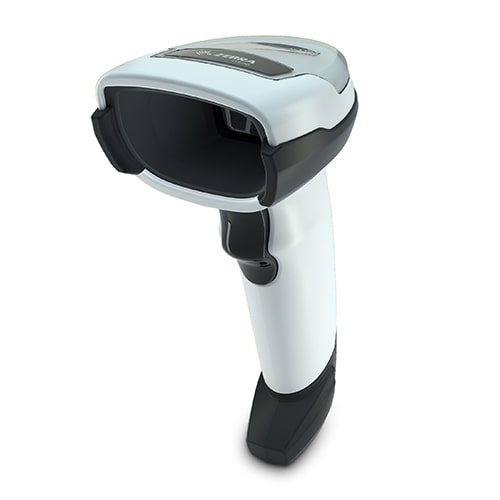

Zebra DS4600-XD
電子製品製造向け
高性能バーコード
リーダー
- 多様なバーコードに対応する柔軟性
- 優れたスキャン性能
- 耐久性と高い信頼性
- 触覚・視覚フィードバック機能
- 簡単導入・リアルタイムデータ収集で
業務効率化
ZEBRA DS4600-XD
DS4600-XDの特徴
多様なバーコードに対応するZebra DS4600-XDで、生産性を向上します。
多様なバーコードに
対応する柔軟性
非常に高密度で小さなバーコードから大きなバーコードまで、電子製品製造現場で使用される様々なタイプのバーコードを読み取れます。これにより、PCBやメモリチップの小さいコードから、大きな荷物のラベルまで広範囲なバーコードを1つのデバイスで扱えるため、設備投資の効率が向上します。
優れたスキャン性能
複雑な印刷面や低コントラストのバーコードを高精度で読み取ることができ、スムーズな生産ライン運営を実現します。800MHzプロセッサやPRZMインテリジェントイメージング技術により、難解なバーコードの読み取りも確実に行え、ワークフローの中断がありません。
耐久性と高い信頼性
IP52準拠の防水性能や耐衝撃設計を備えたこのスキャナは、過酷な製造環境でも問題なく動作します。コンクリート面への落下後でも動作し、長時間の使用に耐えうる設計となっており、信頼性の高いバーコード読み取りを保証します。
触覚・視覚
フィードバック機能
騒音の多い生産環境では、従来のビープ音が聞き取りづらいことがありますが、DS4600-XDは触覚フィードバックや視覚的なデコードLEDを提供し、確実にスキャン結果を確認できます。これにより、作業員はスキャンの成功を即座に認識でき、生産ラインの効率を向上させます。
簡単導入・リアルタイム
データ収集で業務効率化
開梱後すぐに使用可能で、設定が簡単なため迅速に導入できます。自動ホスト検出機能が最適な接続設定を自動で行い、すぐに運用を開始できます。さらに、ZebraのIoT Connectorを使用してリアルタイムでデータ収集が自動化され、現場の情報を迅速に分析。これにより、データに基づく意思決定をサポートし、業務効率化と投資対効果を最大化します。
ZEBRA DS4600-XD

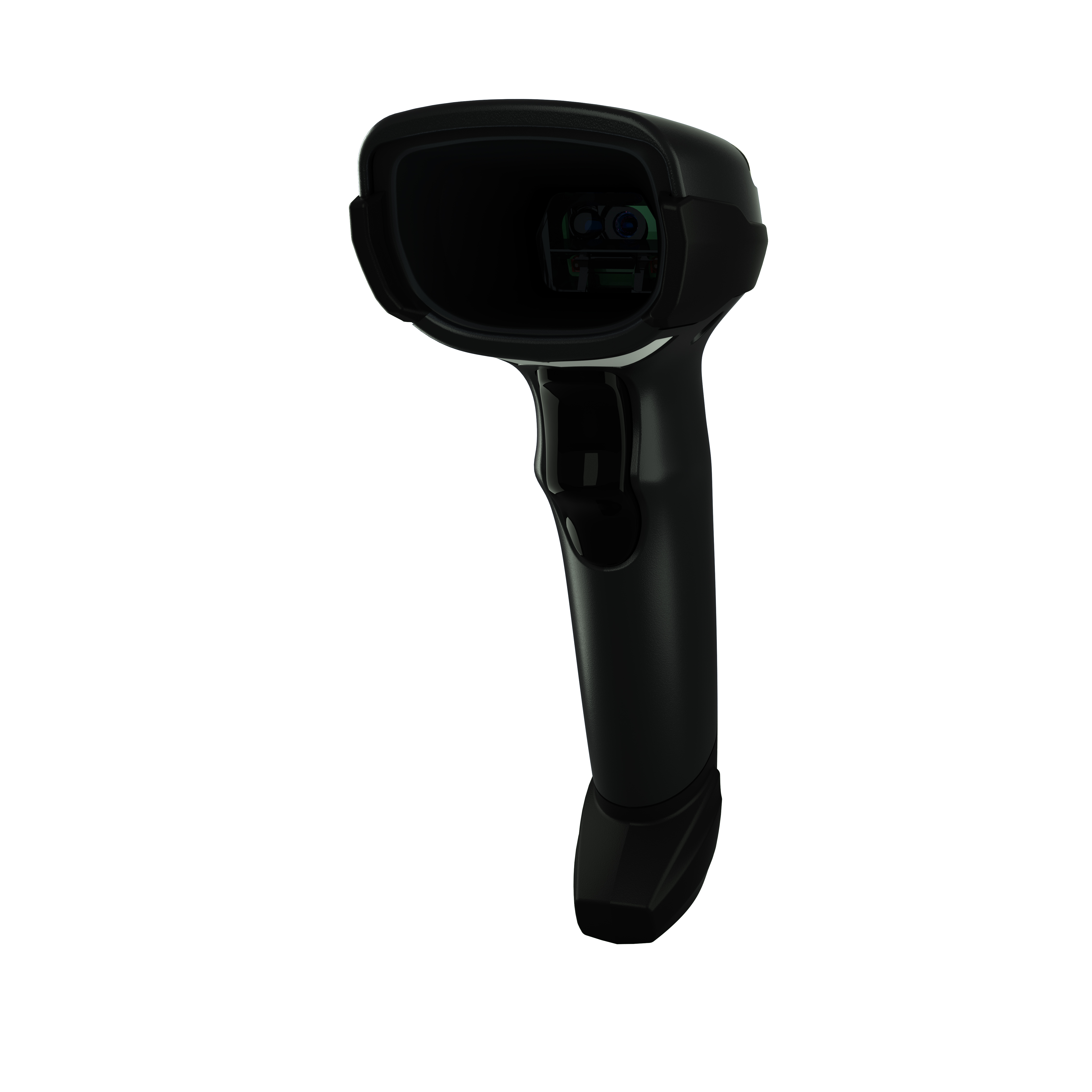

DPM（ダイレクトパーツマーキング）バーコードの読取もできるDS4608XD|Zebra
DS4600-XDの製品スペック
主要スペック

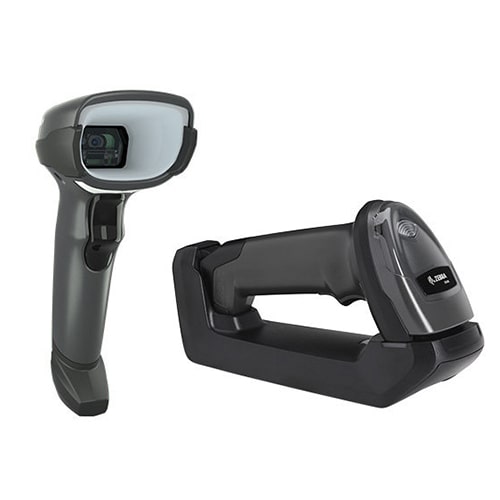

| 本体サイズ | コード付きDS4608-XD：H16.5cm×W6.7cm×D9.8cm コードレスDS4678-XD：H16.8cm×W6.6cm×D10.7cm 標準クレードル：H7.1cm×W8.4cm×D21.1cm プレゼンテーションクレードル：H7.1cm×W8.4cm×D21.1cm |
|---|---|
| 重量 | コード付き：161.9g コードレス：225g 標準クレードル：201.3g プレゼンテーションクレードル：184.3g |
| 動作温度 | 0.0℃～+50.0℃ |
| 耐落下衝撃性能 | 1.8mの高さからコンクリート面への複数回落下後、動作可能 |
| 耐転倒衝撃性能 | 0.5mの高さから2,000回の転倒後、動作可能 |
詳細スペック
| 物理特性 | 入力電圧範囲 | コード付き：4.5～5.5VDCホスト電力、4.5～5.5VDC外部電源 標準／プレゼンテーションクレードル：4.7～5.5VDCホスト電力、10.8～13.2VDC外部電源 |
|---|---|---|
| 公称電圧（5.0V）時の動作電流 | コード付き：340mA（定格） 標準／プレゼンテーションクレードル：470mA（定格） 標準USB、743mA（定格）12V |
|
| 公称電圧（5.0V）時のスタンバイ電流（アイドル） | コード付き：150mA（定格） | |
| カラー | トワイライトブラック | |
| 対応ホストインターフェース | USB、RS232、TGCS (IBM) 46XX over RS485 | |
| 対応キーボード | 90以上の国際キーボードに対応 | |
| ユーザーインジケータ | ダイレクトデコードインジケータ、グッドデコードLED、背面ビューLED、ビープ音（音色と音量を調整可能）、触覚／振動 | |
| 性能特性 | 光源 | 照準パターン：環状528nm真緑色LED |
| 照明 | 温白色LED（2個） | |
| イメージャ読み取り範囲 | 34°H×21.6°V（公称） | |
| イメージセンサー | 1280×800ピクセル | |
| 最小印刷コントラスト | 15％の最小反射率差 | |
| スキュー／ピッチ／回転 | +/- 60°、+/- 60°、0°～360° | |
| イメージング特性 | 対応グラフィックフォーマット | 画像はビットマップ、JPEG、TIFFでエクスポート可能 |
| シンボルデコード機能 | 1D | Code 39、Code 128、Code 93、Codabar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、Korean 3 of 5、GS1 DataBar、Base 32（イタリアの医薬品コード） |
| 2D | PDF417、MicroPDF417、Composite Codes、TLC-39、Aztec、Data Matrix、DotCode、Dotted DataMatrix、Maxicode、QRコード、MicroQR、Han Xin、郵便番号、SecurPharm | |
| 最小分解能 | Code 39 – 2.0mil DataMatrix – 4.0mil |
|
| 動作環境 | 保管温度 | -40.0℃～+70.0℃ |
| 湿度 | 相対湿度5％～95％（結露なきこと） | |
| 防水防塵性能 | IP52 | |
| ESD | スキャナ／標準クレードル／プレゼンテーションクレードル：EN61000-4-2に従ったESD、±15kV大気放電、±8kV直接放電、±8kV間接放電 | |
| 耐周辺光 | 0～10,000フットキャンドル／0～107,000ルクス | |
| 無線仕様（DS4678-XD） | Bluetooth無線 | Standard Bluetooth Version 5.2 with BLE：Class 1 330フィート（100m）およびClass 2 33フィート（10m）、シリアルポートとHIDプロファイル、調節可能電力：Class 1：出力電力を最低2dbmから8段階で調節可能、Class 2：出力電力を最低0dbmから8段階で調節可能 |
| バッテリ（DS4678-XD） | バッテリ | タイプ：リチウムイオン、アセットレポート付き 容量：2,500mAh フル充電時のスキャン回数：50,0003 充電時間（0の状態から満充電まで）： 外部12Vで2時間15分 外部5Vで4時間30分 BC1.2 USBで3時間 標準USBで7時間45分 |
| デコード範囲（標準値） | シンボル体系／解像度 | 近／遠 |
| Code 128：2mil | 0.8cm～5.8cm | |
| Code 128：3mil | 0cm～8.8cm | |
| Code 128：15mil | 10.7cm～21.8cm | |
| Code 39：2mil | 0.5cm～7.6cm | |
| Code 39：3mil | 0cm～9.6cm | |
| Code 39：5mil | 0cm～13.2cm | |
| PDF 417：4 mil | 0cm～8.4cm | |
| PDF 417：5mil | 0cm～9.6cm | |
| PDF 417：6.6mil | 0cm～11.4cm | |
| UPC：13mil（100％） | 0cm～21.5cm | |
| Datamatrix：4mil | 0.5cm～7.1cm | |
| Datamatrix：5mil | 0cm～8.6cm | |
| Datamatrix：10mil | 0cm～12.2cm | |
| QRコード：10 mil | 0cm～11.4cm | |
| ユーティリティおよび管理 | 123Scan | スキャナのパラメータをプログラミング、ファームウウェアをアップデート、スキャンしたバーコードデータおよび印刷レポートを提示。 www.zebra.com/123Scan |
| スキャナSDK | マニュアル、ドライバ、テストユーティリティ、サンプルソースコードを含むフル機能のスキャナアプリケーションを生成。 www.zebra.com/windowssdk |
|
| SMS（スキャナ管理サービス） | Zebaのスキャナを遠隔で管理し、その資産情報を要求。 www.zebra.com/sms |
|
| 準拠規格 | 環境 | 2011/65/EU、EN 50581:2012およびEN IEC 63000:2018 |
| 電気安全規格 | UL 60950-1 Second Edition、CAN/CSA-C22.2 No. 60950-1-07 EN 60950-1:2006/A2:2013 IEC 60950-1:2005/A2:2013 IEC 62368-1 (ed.2)、EN 62368-1:2014 |
|
| LED安全規格 | IEC 62471:2006 (Ed.1.0)、EN 62471:2008 | |
| EMI/RFI | FCC: 47 CFR Part 15、Subpart B、Class B ICES-003 Issue 6、Class B EN 55032、Class B EN 55024 EN 55035 EN 60601-1-2:2015、IEC 60601-1-2:2014 |
|
| アクセサリ | グースネック型インテリスタンド、カップ、標準クレードル、プレゼンテーションクレードル | |
| 保証 | Zebraのハードウェア保証条項により、材質または製造上の欠陥に対するDS4678およびCR8178の保証期間は出荷日から3年間とします。材質または製造上の欠陥に対するDS4608の保証期間は出荷日から5年間です。Zebraのハードウェア製品保証条項全文は、次をご覧ください。 www.zebra.com/warranty |
|
| 推奨サービス | Zebra OneCareセレクト、Zebra OneCareエッセンシャル、Zebra OneCareバッテリメンテナンス | |
