Zebra NS42
AIを活用した
スマートビジョン
センサー
- AIベースの機械学習作業用に最適化
- 直感的な最新インターフェース
- 幅広いアプリケーションニーズに
対応する柔軟な構成
ZEBRA NS42
NS42の特徴
Zebra NS42が、生産性とサービス品質を向上します。
AIベースの
機械学習作業用に最適化
AIおよびディープラーニング技術を活用したOCR（光学式文字認識）作業に最適化されており、事前のトレーニングなしでも文字やテキストを迅速かつ正確に読み取ることができます。さらに、先進的な異常検知機能により、従来の検査ツールでは見逃されがちな不具合も正確に把握可能。複雑な機械学習アルゴリズムの処理に適した設計で、難易度の高いマシンビジョン検査アプリケーションにも確実に対応します。

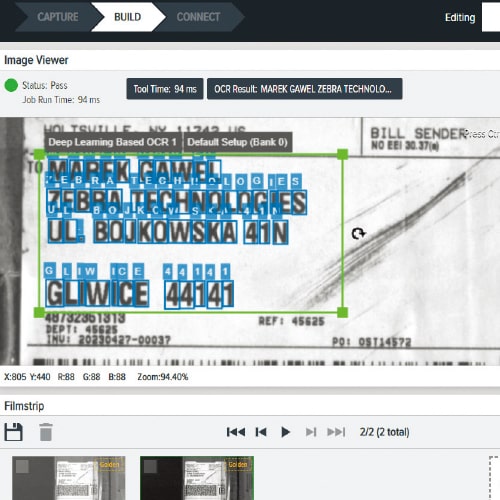

直感的な最新インターフェース
Zebra Aurora Focusソフトウェアは、あらゆるユーザーが快適に操作できるよう設計されています。熟練ユーザーにはジョブ構築のしやすさが評価され、初心者でもガイドに従って一般的なプロセスをスムーズに進められます。
幅広いアプリケーション
ニーズに対応する柔軟な構成
オプションには内蔵および現場で交換可能な照明モジュール、ネットワーク接続オプション、最大9個のデジタルI/Oポートと複数の周辺機器／プロセス自動化オプションに対応するUSB-Cポート、電源（PoE+を含む）などがあります。
ZEBRA NS42
NS42の製品スペック
主要スペック
| 本体サイズ | 54.0mm（高さ）×64.0mm（幅）×91.4mm（奥行き） |
|---|---|
| 重量 | 400g |
| 動作温度 | 0℃～45℃（10-30VDC外部電源、負荷サイクルに依存） 0℃～40℃（PoE、負荷サイクルに依存） |
| 耐衝撃性能 | EN 60068-2-27、30g、11ms、軸ごとに3回の衝撃 |
詳細スペック
| デバイス特性 | 電源 | 外部電源：10-30VDC、1.5A（最大） @ 24VDC（最大36W） PoE+電源：Class 4、25.5W（最大） PoE電源：Class 3、13W（最大） USB-Cホスト：5VDC、3A（最大）、最大15W |
|---|---|---|
| 構成可能なIO | 4個の光遮断GPIO：GPIO0、1、2、3 5個の非遮断GPIO：GPIO4、5、6*、7*、8* *外部照明モードが有効な場合は使用不可 |
|
| 色と素材 | インダストリアルグリーン、アルミニウム筐体 | |
| インタフェースポート | 1個のM12 X-Coded 1000/100/10Mbpsイーサネット 1個のM12 12ピン電源／GPIO／RS-232 1個のM12 5ピン外部照明電源および制御／GPIO DisplayPort搭載USB 3.0 SuperSpeed Type-C ×1 Altモードあり |
|
| 通信プロトコル | Ethernet/IP、PROFINET、Modbus TCP、TCP/IP、RS-232 | |
| 対応キーボード | USB HID | |
| ユーザーインジケータ | 360度デコード／ジョブステータスLED、電源LED、デバイスステータスLED、フォーカスステータスLED、警告LED、イーサネットステータスLED、ビープ音（音量調節可能） | |
| 性能特性 | イメージセンサー | 2.3MP：1/2.6インチCMOS、グローバルシャッター、1920×1200、3.0um正方画素、モノクロ |
| 取得速度 | 2.3MP：最大60フレーム／秒 | |
| 照準 | 赤色Class IIレーザー、8点サンバーストパターン | |
| 照明 | 現場交換可能モジュール：8個の660nm赤色LED、8個の2700K（色温度）白色LED | |
| イメージャ視野角 | SR（標準レンジ）：10.8mm液体レンズ、30° H × 19° V（公称） WA（広角度）： 6.8mm液体レンズ、46° H × 29° V（公称） |
|
| 動作環境 | 保管温度 | -40℃～70℃ |
| 環境シーリング加工 | IP65およびIP67 | |
| 湿度 | 相対湿度5％～90％（結露なきこと） | |
| 耐振性 | EN 60068-2-6、14mm @ 2～10Hz、1.5mm @ 13～55Hz、2g @ 70～500 Hz、軸ごとに2時間 | |
| シンボル体系 | 1D | Codabar、Code 39、Code 93、Code 128、I 2 of 5、MSI Plessey、UPC/EAN |
| 2D | Aztec、Data Matrix、DotCode、MaxiCode、PDF417、Micro PDF417、QRコード、Micro QR | |
| OCR | アドオンライセンスによるディープラーニングベースのOCR。ラテン文字対応（A～Z、a～z、数字、または記号!#$%&()*+,-./:;<=>?@[]^_`{|}~”‘\€£¥の1つ） | |
| デコード範囲 （NS42-SR – 30°FOVレンズ） |
5mil Code 128 | 近：8cm、遠：61cm |
| 10mil Code 128 | 近：8cm、遠：124cm | |
| 15mil Code 128 | 近：8cm、遠：178cm | |
| 20mil Code 128 | 近：8cm、遠：234cm | |
| 5mil DataMatrix | 近：8cm、遠：33cm | |
| 10mil DataMatrix | 近：8cm、遠：71cm | |
| 15mil DataMatrix | 近：8cm、遠：102cm | |
| 30mil DataMatrix | 近：8cm、遠：198cm | |
| デコード範囲 （NS42-WA – 46°FOVレンズ） |
5mil Code 128 | 近：8cm、遠：36cm |
| 10mil Code 128 | 近：8cm、遠：76cm | |
| 15mil Code 128 | 近：8cm、遠：107cm | |
| 20mil Code 128 | 近：8cm、遠：142cm | |
| 5mil DataMatrix | 近：8cm、遠：20cm | |
| 10mil DataMatrix | 近：8cm、遠：46cm | |
| 15mil DataMatrix | 近：8cm、遠：69cm | |
| 30mil DataMatrix | 近：8cm、遠：132cm | |
| ソフトウェア | 管理 | Zebra Aurora Focus |
| デコーダパッケージ | 1D/2D標準（5FPS）、1D/2D高速（60FPS）、高速2Dを伴う1D/2D DPM（60FPS）、OCR、ディープラーニングOCRを含む | |
| マシンビジョン（MV）ツールセット | 標準マシンビジョンツールセットが付属。異常検知はSKUによって異なります。ソフトウェアライセンスでアップグレード可能 | |
| 準拠規格 | 環境規格 | EN 50581:2012、EN IEC 63000:2018 |
| 電気安全規格 | IEC 62368-1（Ed.2）、EN 62368-1:2014/A11:2017 | |
| レーザー安全規格 | 21CFR1040.10および21CFR1040.11、IEC/EN 60825-1:2014（Ed.3） | |
| LED安全規格 | IEC 62471:2006（Ed.1）、EN 62471:2008 | |
| EMI/EMS | EN 55032:2015/A11:2020（Class B） EN 55035:2017 EN 61000-3-2:2014（Class A） EN 61000-3-3:2013 47 CFR Part 15、Subpart B、Class B ICES-003、Issue 7、Class B |
|
| EU適合宣言 | 2014/30/EU、2014/35/EU、2011/65/EU 詳細は www.zebra.com/doc をご覧ください |
|
| アクセサリ | 内部照明、外部照明、内部フィルター、ブラケット、ケーブル、電源 | |
| 保証 | Zebraのハードウェア保証条項により、製造上の欠陥および材質に対するNS42の保証期間は出荷日から2年間とします。 Zebraのハードウェア製品保証条項全文は、www.zebra.com/warrantyをご覧ください。 |
|
| 推奨サービス | Zebra OneCareセレクト™、Zebra OneCareエッセンシャル™ | |
