シンプル操作と低コストを実現
簡単な操作・運用、低価格を実現した導入しやすいモデルです。

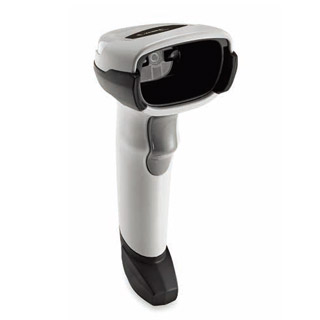

ご利用のPOS端末に合わせて、コード付きのDS2208と、コードレスのDS2278からお選びいただけます。
設定不要ですぐに使用可能
出荷前にあらかじめ必要な設定がされているので、開封してすぐに使用できます。POSに接続するだけで、インターフェイスを自動的に検出しスキャナに接続。全世界の97種類のキーボードをサポートしているので、どこでもで簡単にご利用いただけます。
低コストな充電システム
タブレットベースのPOSには、高品質のスキャンを追加するために必要な機能が搭載されています。クレードルの代わりにMicroUSBケーブル使うことで、低コストな充電が可能です。
設定のカスタマイズも簡単
設定をカスタマイズする場合は、123Scanソフトウェアツール（無料）で変更できます。直感的に操作できるので初めての方でも簡単にご利用いただけます。すべての設定を単一のプログラミングバーコードへ組み込めるため、1回のスキャンで設定が可能です。
LS2208シリーズケーブルとの互換性
既にご使用のZebraの1DLS2208スキャナのユニバーサルケーブルは、DS2200シリーズでも利用可能です。既存のアクセサリを活用することで導入コストを最小限に抑えられます。
高い読み取り性能
ZebraだけのPRZMで、品質の低いのバーコードでも読み取りが可能です。また全方向性のスキャン機能により、広い範囲（1.23cmから36.8cmまで）に対応できるので、スキャナとバーコードの位置を合わせる必要がなく、作業負担を軽減できます。
特許出願中の照準ラインガイド
1Dスキャナの照準ラインと似ているので、これまでと同じ操作感でご利用いただけます。
また、照準ラインのガイドが表示されるため、バーコードから最適な距離でスキャンが可能です。広いバーコードをスキャンするときに便利です。
Bluetoothでペアリング可能
弊社の業界初のScan-to-Connectテクノロジにより、DS2278をBluetooth対応のPC、タブレット、スマートフォンとペアリングできます。
迅速、簡単な充電
MicroUSBでホストや標準のコンセントに接続した場合、わずか1時間で充電できます。ハンズ・フリー・スキャン用のプレゼンテーションクレードルでは、4時間で充電でき、充電中も作業が可能です。プレゼンテーションクレードルは別の電源が必要ないので、別途アクセサリの購入・管理が不要です。
1回の充電で1日の稼働を保証
コードレスDS2278は14時間電力を保つことができるので、作業中に充電で時間を割くことはありません。
正確にスキャンされると照明が点滅
バーコードが正しく読み取れた場合、照明が点滅しますので瞬時に目視で確認できます。
ハンドヘルドとハンズフリーを即座に切り替え
スキャナをプレゼンテーションスタンドに置くだけで、自動的にハンズ・フリー・モードに切り替わるので素早く読み取ることができます。コード付きDS2208とコードレスDS2278のどちらを使用しているかにかかわらず切り替えることが可能です。
DS2200 シリーズの使用場所
| 小売 | POS（Point-of-Sale） ロイヤリティアプリケーション 電子クーポン償還 |
|---|---|
| ホスピタリティ | チェックイン チケット処理（コンサート、スポーツのイベントなど） ポイントカード |
| 輸送および物流 | 店舗裏の配送および荷受 製品の追跡 チケット処理（空港、列車、バスターミナル） 郵便 |
| 軽工業/ クリーンな製造業 |
製品および部品の追跡 作業工程（WIP） |
| 政府 | 抽選およびゲーム 運営 銀行 |
物理的特性
| 寸法 | コード付き DS2208 16.5 cm（高さ）× 6.6 cm（幅）× 9.9 cm（奥行き） コードレス DS2278 17.5 cm（高さ）× 6.6 cm（幅）× 9.0 cm（奥行き） プレゼンテーションクレードル 7.2 cm（高さ）× 9.4 cm（幅）× 12.2 cm（奥行き） |
|---|---|
| 重量 | コード付き DS2208：161.6 g コードレス DS2278：214 g プレゼンテーションクレードル：151 g |
| 入力電圧範囲 | DS2208/DS2278 およびクレードル：ホスト電源 4.5 ～ 5.5 VDC、外部電源 4.5 ～ 5.5 VDC |
| 電流 | コード付き DS2208 の公称電圧（5.0 V）における動作時電流：250 mA（標準値）（注：自動照準および画像取得時の照明オン時） コード付き DS2208 の公称電圧（5.0 V）におけるスタンバイ時電流（アイドル）：150 mA（標準値）（注：自動照準オン時） プレゼンテーションクレードルおよび Micro USB ケーブル：標準 USB 500 mA（標準値）、BC 1.2 USB 1100 mA（標準値） |
| 色 | ノバホワイト、トワイライトブラック |
| 対応ホスト インターフェイス |
USB、RS-232、キーボードウェッジ、 RS-485 上の TGCS（IBM）46XX |
| ユーザー向け インジケータ |
ダイレクトデコードインジケータ、グッドデコード LED、後部ビュー LED、ビーパー（音色と音量を調整可能） |
性能特性
| 動作許容値（ハンドヘルド） | 13 mil UPC について秒間最大 13 cm |
|---|---|
| 照明スワイプ速度（ハンズフリー） | 13 mil UPC について秒間最大 76.2 cm |
| 光源 | 照準パターン：リニア 624 nm アンバー LED |
| 照明 | （2）645 nm 深赤色 LED |
| イメージャの読み取り範囲 | 公称 32.8 °（水平）× 24.8 °（垂直） |
| 画像センサ | 640 x 480 ピクセル |
| 最小印刷 コントラスト |
25% の最小反射差 |
| スキュー/ ピッチ/ロール許容範囲 | +/- 65 °、+/- 65 °、0 ～ 360 ° |
| 最小要素解像度 | Code 39 – 4.0 mil、Code 128 – 4 mil、 Data Matrix – 6.0 mil、QR Code – 6.7 mil |
ユーザー環境
| 動作温度 | DS2208/DS2278 イメージャ 0.0 ～ 50.0 ℃ プレゼンテーションクレードル 0.0 ～ 40.0 ℃ |
|---|---|
| 充電温度 | -40.0 ～ 70 ℃ |
| 保管温度 | 5% ～ 95% RH（結露なきこと） |
| 湿度 | 5% ～ 95% RH、（結露なきこと） |
| 落下衝撃仕様 | 1.5 m の高さからコンクリート面への複数回の落下に耐える設計 |
| 転倒時衝撃耐性 | 0.5 m のタンブラー内で 250 回の転倒に耐える設計1 |
| 環境シーリング | IP42 |
| 静電気放電（ESD） | DS2208/DS2278 およびクレードル：EN61000-4-2準拠の ESD、+/- 15 KV 空中放電、+/- 8 KV 直接放電、+/- 8 KV 間接放電 |
| 周辺光への耐性 | 0 ～ 10,000 フィートキャンドル/0 ～ 107,600 ルクス |
無線仕様
| Bluetooth無線 | 標準 Bluetooth バージョン 4.0 BLE 付き：クラス 2 33 フィート（10.0 m）、シリアルポートおよび HID プロファイル、出力電力は最大 2.0 dBm で 8 段階に調整可能 |
|---|
バッテリ
| バッテリ容量/バッテリタイプ | 2,400 mAh リチウム・イオン・バッテリ |
|---|---|
|
バッテリ充電ごとのスキャン回数(※2) |
毎分 60 スキャンで 110,000 スキャン、 または毎分 10 スキャンで 50,000 スキャン |
| 完全充電ごとの動作時間(※2) | 84.0 時間 |
| 充電時間（空から） | 14 時間の シフト時間 |
完全充電時間 |
|---|---|---|
| 標準 USB | 4 | 25 |
| BC1.2 USB | 1 | 5 |
| 外部 5 V 電源 | 1 | 5 |
| Micro USB | 1.5 | 7 |
| BC1.2 Micro USB | 1 | 4 |
規制
| 電気的安全性 | EN 60950-1 2ed + A11 + A1 + A12 + A2:2013、 IEC 60950-1 2ed + A1 + A2、UL 60950-1、 CAN/CSA-C22.2 No. 60950-1-07 |
|---|---|
| 環境 | RoHS EN 50581 |
| LED 安全性 | IEC 62471 |
| IT 放射 | EN 55032（Class B） |
| IT 耐性 | EN 55024 |
| 高調波電流放射 | EN 61000-3-2 |
| 電圧変動および フリッカー |
EN 61000-3-3 |
| 無線周波数の デバイス |
47 CFR Part 15、Subpart B、Class B |
| デジタル機器 | ICES-003 Issue 6、Class B |
コードレスアクセサリ
| CR2278 プレゼンテーションクレードル、予備バッテリ、 Micro USB ケーブル |
デコード能力（※3）
| 1D | Code 39、Code 128、Code 93、Codebar/NW7、Code 11、MSI Plessey、UPC/EAN、I 2 of 5、 Korean 3 of 5、GSI DataBar、Base 32（Italian Pharma） |
|---|---|
| 2D | PDF417、Composite Codes、TLC-39、Aztec、DataMatrix、MaxiCode、QR Code、Micro QR、Chinese Sensible（Han Xin）、Postal Codes |
保証
| Zebra のハードウェア保証書の条件に従い、DS2208 は製品出荷日から 5 年間、製造および材料による欠陥が発生しないことが保証されます。DS2208 コード付きスキャナ: 60 ヶ月 DS2278 コードレス: 36 ヶ月 CR2278 プレゼンテーションクレードル: 36 ヶ月 バッテリ: 12 ヶ月 Zebra ハードウェア製品保証書の全文：ゼブラテクノロジーズのページへ（英語） |
推奨サービス
| Zebra OneCare Select、Zebra OneCare Essential |
ユーティリティおよび管理
| 123Scan | スキャナのパラメータのプログラミング、ファームウェアのアップグレード、スキャンしたバーコードデータの提供、レポートの印刷を行います。 ゼブラテクノロジーズの123SCANのページへ |
|---|---|
| シンボルスキャナ SDK | マニュアル、ドライバ、テストユーティリティ、サンプル・ソース・コードを含む、完全な機能を持つスキャナ・アプリケーションを生成します。 ゼブラテクノロジーズのWINDOWS用スキャナSDKのページへ |
| スキャナ管理 サービス（SMS） |
Zebra スキャナをリモートから管理し、資産情報を照会します。 ゼブラテクノロジーズのリモート管理（SMS/WMI）のページへ |
デコード範囲（標準値）（※4）
| シンボル体系 | 解像度 | 近距離 | 遠距離 |
|---|---|---|---|
| Code 39 | 5 mil | 0.5 cm | 15.2 cm |
| Code 128 | 5 mil | 1.5 cm | 10.1 cm |
| PDF 417 | 6.7 mil | 2.0 cm | 14.5 cm |
| UPC | 13 mil（100%） | 1.3 cm | 36.8 cm |
| Data Matrix | 10 mil | 0.8 cm | 15.7 cm |
| QR | 20 mil | 0 cm | 27.9 cm |
（※1）注：転倒 1 回 = 0.5 サイクル
（※2）10 秒間で 10 回のスキャンを行い 50 秒休みという、シミュレートされた
チェックアウトプロファイル
（※3） シンボル体系の完全なリストについては、製品リファレンスガイドを参照
（※4） 印刷解像度、コントラスト、周囲光に依存
DS2208
| 製品イメージ | 製品 | 製品型番 | 製品内容 |
|---|---|---|---|
 |
ケーブル | CBA-U21-S07ZBR | USBケーブル, 2.8m ストレート形状 |
 |
CBA-R01-S07PAR | 232CケーブルD-Sub 9,2ｍストレート形状 | |
 |
ACアダプタ | PWR-UA5V4W0US | |
 |
インテリスタンド | 20-71043-04R | 黒色 |
DS2278
| 製品イメージ | 製品 | 製品型番 | 製品内容 |
|---|---|---|---|
|
クレードル | CR2278-PC10004WW | 黒色 |
 |
ケーブル | CBA-U21-S07ZBR | USBケーブル, 2.8m ストレート形状 |
|
CBA-U46-S07ZAR | USBケーブル, 2.8m ストレート形状 急速充電用 | |
 |
CBA-R01-S07PAR | 232CケーブルD-Sub 9,2ｍストレート形状 | |
|
ACアダプタ | PWR-UA5V4W0US | |
|
充電用MicroUSBケーブル | 25-MCXUSB-01R | 本体直接充電用 |
|
USB ACアダプタ | PWR-WUA5V6W0WW | |
|
スペアバッテリ | BTRY-DS22EAB0E-00 | |
 |
グースネックインテリスタンド | 20-71043-04R | 黒色 |
