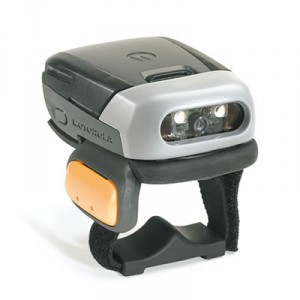

優れた技術、形状、機能を兼ね備えた RS507 は、荷物の取り扱いや倉庫での作業に、今までにない生産性をもたらします。人間工学に基づく高度な設計と Bluetooth 無線によって、ユーザーは、手の大きさや利き手に関係なく、自由に動き、快適に操作することができます。1D と 2D 両方のバーコードに対するレーザ 様の優れた性能、バーコードとスキャナの位置調整を必要としないオムニスキャンなど、クラス最高レベルのスキャン技術を提供します。また抜群の耐久性を備えた RS507 は、発送センター、倉庫、製造ラインなど、要求の厳しい環境でも、安心してお使いいただけます。
ハンズフリー スキャン
両手で荷物、製品、資材を扱いながらスキャンできるため、作業効率と生産性が大幅に向上します。
Bluetooth® コードレス機能
接続ケーブルから解放され、快適に操作できます。
オプションの WT4000 接続アダプタ
ゼブラテクノロジーズの RS409 1D リング スキャナから 1D および 2D スキャンへと、スキャン性能を落とすことなく、費用効率よく、簡単な操作でアップグレードできます。
1D および 2D バーコードの読み取り
バーコードの包括的なサポートにより、現在必要なすべてのバーコードだけでなく、将来必要になるバーコードにも対応します。
SE4500 イメージャ
強力な 624 MHz プロセッサ、高速センサー シャッタ、特許出願中の高速パルス照射
1D および 2D バーコードに対するレーザ 様の優れたスキャン性能により、さまざまな用途で生産性を向上します。
優れた耐移動性
すべてのバーコードに対して高速スキャンが可能です。高速で動くコンベヤー ベルトなど、どのような用途でも、処理量と生産性が向上します。
独自の照準パターン
明るい中心ドットによって、たとえ日光の下でも、すばやく正確にスキャンできます。
現場で交換可能なコンポーネント
多くのコンポーネントは現場で交換できます。デバイスを常にユーザーの手元におくことにより、長時間の稼動が可能です。
ゼブラテクノロジーズの Mobility Software Platform (MSP) に対応
デバイスのステージング、プロビジョニング、監視、トラブルシューティングをリモート サイトで実行できるので、導入作業や日常の管理作業が簡単になり、これらに関連するコストも軽減されます。
Intelligent Sensing Technology (IST)
動作検知と接近検知を組み合わせたセンサー技術 (特許出願中) に基づく直感的な高速自動トリガ機能により、バッテリ容量を節約しながら生産性を向上できます。
簡便なスイベルによる手動トリガ メカニズム
数百万回の起動に耐える最新の PUSHGATE® 技術により、最大限の耐久性と信頼性を提供します。スキャンを駆使する用途でも耐用期間を延ばすことができます。また、右手から左手への切り替え操作も簡単です。
耐久性に優れた設計
マグネシウム シャーシ、6 フィート (1.8m) からの耐落下衝撃性能、IP54 シーリング、広範囲の動作温度 (-4° ～ 131° F/-20° ～ 55° C)
最高レベルの耐久性を備えたハンズフリー スキャナ/イメージャです。厳しい環境でも安定した性能を発揮します。
背面に 2 つの LED、高音の ビープ音
暗い環境や雑音の多い環境でも、表示と音でスキャンを確認できます。
Enterprise Mobility Developer’s Kit (EMDK)
RS507 とモバイル コンピュータを組み合わせたアプリケーションを迅速かつ簡単に開発できます。 RS507 の設定もサポートしています。
バッテリ寿命テスト
耐用期間が過ぎたバッテリを簡単に識別し交換できるため、作業中にデバイスが使えなくなる心配はありません。
RoHS 準拠
RoHS の要件を満たしています。
| 物理特性 | ||||||
| 寸法 (高さ×幅×長さ) | 1.16 x 2.1 x 2.92 ｲﾝﾁ（2.9 x 5.3 x 7.4 cm） 1.42 x 2.5 x 2.92 ｲﾝﾁ（3.6 x 5.3 x 7.4 cm） 1.16 x 2.1 x 2.92ｲﾝﾁ（2.9 x 5.3 x 7.4 cm） 1.3 x 2.1 x 2.92ｲﾝﾁ（3.3 x 5.3 x 7.4 cm） |
|||||
| 重量 | ﾄﾘｶﾞﾚｽ、標準ﾊﾞｯﾃﾘ：4.3ｵﾝｽ（121.4 g） ﾄﾘｶﾞﾚｽ、増設ﾊﾞｯﾃﾘ：5.2ｵﾝｽ（146.4 g） ﾄﾘｶﾞ式、標準ﾊﾞｯﾃﾘ：4.8ｵﾝｽ（134.8 g） ﾄﾘｶﾞ式、有線（ｺｰﾄﾞを含む）：5.0ｵﾝｽ（140.8 g） |
|||||
| 性能特性 | ||||||
| 光学解像度 | WWGA横752×縦480ﾋﾟｸｾﾙ(ｸﾞﾚｰｽｹｰﾙ) | |||||
| 回転 | 360° | |||||
| ﾋﾟｯﾁ角 | 標準から±60° | |||||
| ｽｷｭｰ許容値 | 標準から±60° | |||||
| 照準ｴﾚﾒﾝﾄ | 655nm±10nm可視ﾚｰｻﾞ | |||||
| 照射ｴﾚﾒﾝﾄ | 637nm±20nm赤色LED | |||||
| 視野 | 水平方向：39.6° | |||||
| SR標準作動距離 （読取窓から） | 密度(mil) | 5 | 7.5 | 20 | 13 | |
| 1Dｺｰﾄﾞﾀｲﾌﾟ | 39 | 39 | 39 | UPC | ||
| 近接(ｲﾝﾁ) | 2 | 注意 | 注意 | 1.5 | ||
| 遠方(ｲﾝﾁ) | 7.4 | 10.5 | 24.6 | 15.4 | ||
| 密度(mil) | 6.67 | 10 | 15 | 15 | ||
| 2Dｺｰﾄﾞﾀｲﾌﾟ | PDF417 | PDF417 | PDF417 | Data Matrix | ||
| 近接(ｲﾝﾁ) | 3.3 | 注意 | 注意 | 2.7 | ||
| 遠方(ｲﾝﾁ) | 7 | 10 | 14.6 | 12.3 | ||
| DL標準作動距離 （読取窓から） | 密度(mil) | 3 | 5 | 7.5 | 20 | 13 |
| 1Dｺｰﾄﾞﾀｲﾌﾟ | 39 | 39 | 39 | 39 | UPC | |
| 近接(ｲﾝﾁ) | 2.6 | 1.3 | 注意 | 注意 | 1.5 | |
| 遠方(ｲﾝﾁ) | 4.1 | 7.2 | 9.8 | 19.6 | 11.9 | |
| 密度(mil) | 5 | 6.67 | 10 | 15 | 15 | |
| 2Dｺｰﾄﾞﾀｲﾌﾟ | PDF417 | PDF417 | PDF417 | PDF417 | Data Matrix | |
| 近接(ｲﾝﾁ) | 2.7 | 1.8 | 注意 | 注意 | 2.2 | |
| 遠方(ｲﾝﾁ) | 4.4 | 6.8 | 8.9 | 11.6 | 11.1 | |
| 注意：近距離はFOVに制限 | ||||||
| 耐周辺光 （完全に暗い状態から） | 屋内：450ﾌｨｰﾄｷｬﾝﾄﾞﾙ（ 4,845 lux） 屋外：9,000ﾌｨｰﾄｷｬﾝﾄﾞﾙ（ 96,900 lux） |
|||||
| 耐移動性 | 耐移動性25ｲﾝﾁ/秒、標準 | |||||
| ｻﾎﾟｰﾄされているﾊﾞｰｺｰﾄﾞ | Codabar、Code 39、Code 128、EAN-13、 EAN-8、Interleaved 2 of 5、UPC-A、および UPC-E Code 11、Code 32 Pharmaceutical （PARAF）、Code 93、MSI、Reduced Space Symbology （RSS-14、RSS Limited、RSS Expanded）、Straight 2 of 5 IATA（ two-bar start/stop）、Straight 2 of 5 Industrial（ threebar start/stop）、Trioptic、UPC-E1 4-CB （4-State Customer Barcode）、Aztec、 MicroPDF417、PDF417、MaxiCode Australian Post、British Post（ 4 state code and “infomail”）、Data Matrix、Japanese Post、KIX（ ｵﾗﾝﾀﾞ） Post、Planet Code、 Postnet、QR Code、EAN/UCC Composite、 TCIF Linked Code 39 （TLC39） |
|||||
| ｻﾎﾟｰﾄされている照準モード | ｸﾗｽ2ﾚｰｻﾞｰ、直射日光下における視性のため中心が明るい照準線、Pick Listﾓｰﾄﾞｵﾌﾟｼｮﾝ | |||||
| ｲﾝﾀｰﾌｪｰｽ | Bluetooth: Adaptive Frequency Hopping（ AFH） を備えた、Class II、v 2.1 サポートされているプロファイル: Serial Port Profile（SPP）、Human Interface Device Profile （HID）、Service Discovery APPlication Profile（SDAP） ﾍﾟｱﾘﾝｸﾞ：ﾃﾞｨｽﾌﾟﾚｲからﾊﾞｰｺｰﾄﾞとして端末BTｱﾄﾞﾚｽを読み取るｼﾘｱﾙ |
|||||
| ﾌｨｰﾙﾄﾞ交換可能部品 | ﾊﾞｯﾃﾘ、有線ｱﾀﾞﾌﾟﾀ、ﾄﾘｶﾞｽｲﾍﾞﾙ、 ﾄﾘｶﾞﾚｽｽﾄﾗｯﾌﾟ ﾎﾙﾀﾞ、予防用ﾊﾟｯﾄﾞ、 ｽﾄﾗｯﾌﾟ、およびﾊﾞｯｸﾙ |
|||||
| ﾕｰｻﾞｰｲﾝﾀﾌｪｰｽ | ||||||
| LED | 背面の左右に 2 つ（平行）、ﾏﾙﾁｶﾗｰ | |||||
| ﾋﾞｰﾊﾟｰ | 背面中央、最大 80 dBA SPL @ 10 cm | |||||
| 復元ｷｰ | 緊急ﾌﾞｰﾄｱｯﾌﾟおよび Bluetooth 再接続 （必要以上に長い切断期間の後）用にﾕｰｻﾞｰがｱｸｾｽ可能 |
|||||
| ｽｷｬﾝﾄﾘｶﾞ | 手動または Interactive Sensor Technology （IST）を使用して自動 |
|||||
| ﾕｰｻﾞｰ環境 | ||||||
| 動作温度 | -20° ～ 55° C（ -4° ～ 131° F） | |||||
| 保管温度 | -40° ～ 70° C（ -40° ～ 158° F）、ﾊﾞｯﾃﾘを除く -40° ～ 60° C（ -40° ～ 140° F）、ﾊﾞｯﾃﾘを含む |
|||||
| 湿度 | 5% ～ 85% （結露なきこと） | |||||
| 耐落下衝撃性能 | 全動作温度範囲において、6ﾌｨｰﾄ（1.8 m） の高さからｺﾝｸﾘｰﾄ面へ複数回落下 |
|||||
| ｼｰﾘﾝｸﾞ | IP54 | |||||
| 静電気放電 | ESD:±15kV の空中放電、±8kV の直接放電 | |||||
| 電源 | ||||||
| ｺｰﾄﾞﾚｽ | ﾘﾁｳﾑｲｵﾝ970mAh、新しい電池を 1 度充電した場合、3.7V で最大 35,000 回のｽｷｬﾝ（連続）、または 1 時間に 900 回のｽｷｬﾝで最大 10 時間 ﾘﾁｳﾑｲｵﾝ1940mAh、新しい電池を 1 度充電した場合、3.7V で最大 70,000 回のｽｷｬﾝ（連続）、または 1 時間に 900 回のｽｷｬﾝで最大 20 時間 |
|||||
| 有線 | WT4000 への有線ｱﾀﾞﾌﾟﾀ | |||||
| ｿﾌﾄｳｪｱの互換性 | ||||||
| ｾﾞﾌﾞﾗの Mobility Services Platform（ MSP）、DataWedge、 Wavelink’s Terminal Emulation （TE） |
||||||
| 周辺機器およびｱｸｾｻﾘ | ||||||
| ﾊﾞｯﾃﾘ充電器 | 8 個の標準および増設ﾊﾞｯﾃﾘを同時に 4 時 間で充電。LEDｲﾝｼﾞｹｰﾀ（8）およびﾊﾞｯﾃﾘ寿命ﾃｽﾄを含む |
|||||
| 規制 | ||||||
| 電気の安全性 | UL60950-1、CSA C22.2 No. 60950-1、 EN60950-1、IEC 60950-1 に対する認証 |
|||||
| ﾚｰｻﾞｰの安全性 | CDRH Class II、IEC 60825-1 Class 2 | |||||
| EMI/RFI | FCC Part 15 Class B、ICES-003 Class B、 European Union EMC and R&TT Directives、 Australian AS/NZS 60950.1 |
|||||
| RoHS | RoHS 標準に準拠 | |||||
| 推奨ｻｰﾋﾞｽ | ||||||
| Service from the Start ｻｰﾋﾞｽおよび包括ｵﾌﾟｼｮﾝﾌﾟﾛｸﾞﾗﾑ | ||||||
| 製品イメージ | 製品 | 製品型番 | 製品内容 |
|---|---|---|---|
| アクセサリ | |||
 |
アクセサリ | KT-CLMPT-RS507-01R | 交換用トリガーアセンブル （ﾊﾞｯｸﾙ、ｽﾄﾗｯﾌﾟ別売） |
 |
アクセサリ | KT-BKL-RS507-10R | 交換用ストラップバックル10個パック |
 |
アクセサリ | KT-CLMPN-RS507-01R | ストラップホルダ トリガーなしモデル （ﾊﾞｯｸﾙ、ｽﾄﾗｯﾌﾟ別売） |
 |
アクセサリ | KT-PAD-RS507-10R | 交換用コンフォードパッド10個パック |
 |
アクセサリ | KT-STRPN-RS507-10R |
トリガーなしモデル交換用ストラップ10個パック |
|
アクセサリ | KT-STRPT-RS507-10R |
トリガーモデル交換用ストラップ10個パック |
 |
アクセサリ | ADPTRWT-RS507-02R |
シリアルケーブル（バッテリーなしケーブル） |
